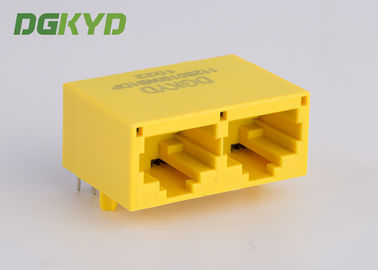

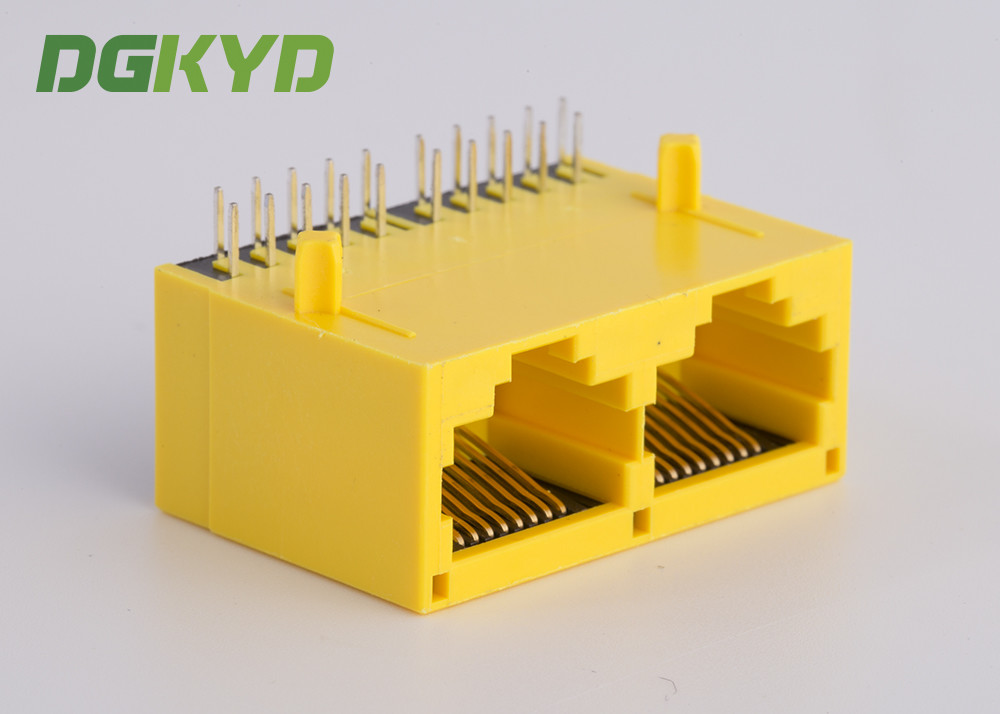

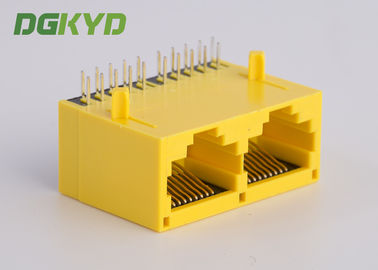

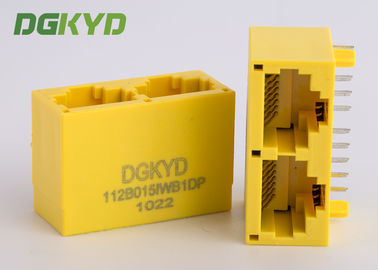

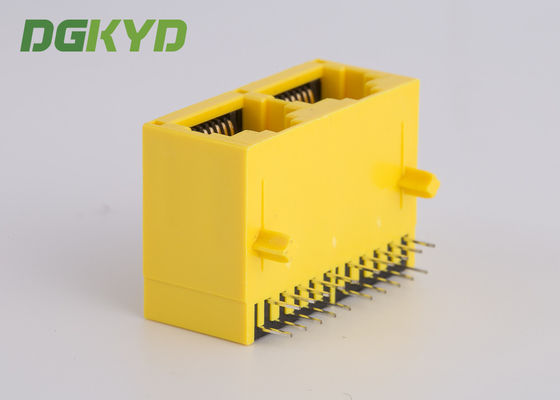

la BASE 100 integró la etiqueta del conector del Magnetics RJ45 abajo para la conexión de las telecomunicaciones

Cantidad de orden mínima : 1 pedazo Precio : Please contact us to get the latest price.
Detalles de empaquetado : Bandeja en cartón Tiempo de entrega : 10 DÍAS
Condiciones de pago : T/T, D/P, D/A, L/C, Western Union, MoneyGram Capacidad de la fuente : 100k PC/día
Lugar de origen : Dongguan de China Nombre de la marca : DGKYD

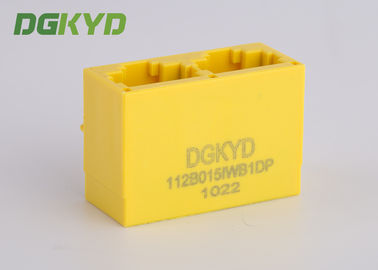

Certificación : RoHS/CE/UL/FCC/CE/ISO9001/ISO14001 Número de modelo : DGKYD112B015IWB1DP

Información detallada

Orientación del cierre: Abajo Ubicación de la entrada: Lado
Materia prima del contacto: Bronce de Phospher Categoría del funcionamiento: Cat 5

Descripción de producto

Del PWB RJ45 del conector de la etiqueta conectores magnéticos integrados de las telecomunicaciones abajo

la BASE 100 integró la etiqueta del conector del Magnetics RJ45 abajo para la conexión de las telecomunicaciones

Especificaciones materiales:

  • Base plástica: Negro del llenador PBT de la fibra de vidrio (UL94V-0)
  • Contacto: níquel plateado bronce grueso de los phos del oro pin0.35mm entonces con el oro 6u'
  • Terminal del PWB: Bronce de fósforo, Cola-lata sobre Nickl
  • Vivienda: Fenólico, negro de PBT (UL94V-0)
  • Cáscara del metal: Aleación de cobre, lata y niquelado

ESPECIFICACIONES ELÉCTRICAS @25℃



2,1 OCL: =P de P (1-2) (3-6) =350 uH Min. @ 100 kilociclos, 100mV, con el prejuicio de 8 mA DC.

2,2 L.L: =P de P (1-2) (3-6) = máximo 0.5uH @ 100 kilociclos, 100mV

2,3 Cw/w: máximo 35PF @ 100 kilociclos, 100mV

2,4 ratio de la vuelta: P (1-2): J (1-2) =1CT: EL 1CT±3%

                           P (3-6): J (3-6) =1CT: EL 1CT±3%

2,5 DCR: MÁXIMO 1.2Ω.

                 J (1-3): =J del =J de J (2-6) (4-7) (8-6) =150Ω

2,6 polaridad:  P1&J1; P3&J3 de la misma fase.

2,7 pérdida de inserción: - 1.1dB @0.3~100MHz máximo

2,8 pérdida de vuelta: -16 MINUTO @1-30 megaciclo del DB

                MINUTO @40MHz del DB -14,4

                MINUTO @50MHz del DB -13,1

                -12 MINUTO @60-80MHz del DB

2,9 charla cruzada: -35 DB @1~100 MÍNIMO megaciclo

2,10 DCMR: -25 DB @1~100 MÍNIMO megaciclo

2.11Isolation HI-POT:  P (1-2-3-4-5-6-7-8) A J (1-2-3-6-4-5-7-8) @1500VRMS/

    1mA 2SEC máximo.



Usos:
Tubería integrada del conector RJ45 usada a:
• tarjeta neta del 10/100M, tarjeta de la red de PCMCIA, eje del USB, interruptor de red, router, transmisores-receptores de la fibra óptica, transmisor-receptor óptico, teléfono del IP, set-top box de Internet, cámara de Internet, puente neto, ordenador, telecomunicación, MODEM, HomePNA, DSL/ADSL y así sucesivamente.
la BASE 100 integró la etiqueta del conector del Magnetics RJ45 abajo para la conexión de las telecomunicaciones



opcional llevada
Descripción:

El RJ45, para guardar buen tacto entre el finger del oro y la cabeza del cristal, debe pintar el oro en la superficie,

hay 6u, 15u, 30,50u, generalmente el uso 6u, según la petición del cliente y el coste de proceder,

el parte movible del finger del oro y la vida del tirón deben ser 750 veces arriba



1,1 conector RJ-45 integrado con el resistor/el alto de la impedancia de X'FMR/

      Condensador del voltaje.

1,2 tamaño lo mismo que conector RJ-45 para ahorrar el espacio del tablero del PWB.

1,3 diseño para la transmisión 10/100base sobre el CABLE UTP-5.

1,4 la gama de temperaturas de funcionamiento es 0℃~70℃.
