Descripción de producto

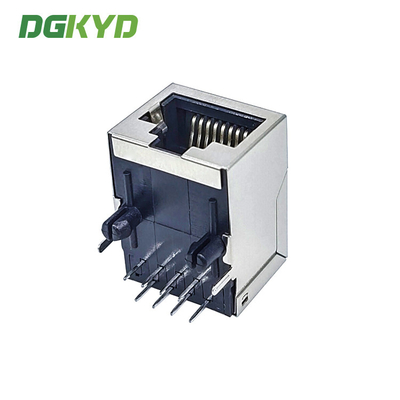

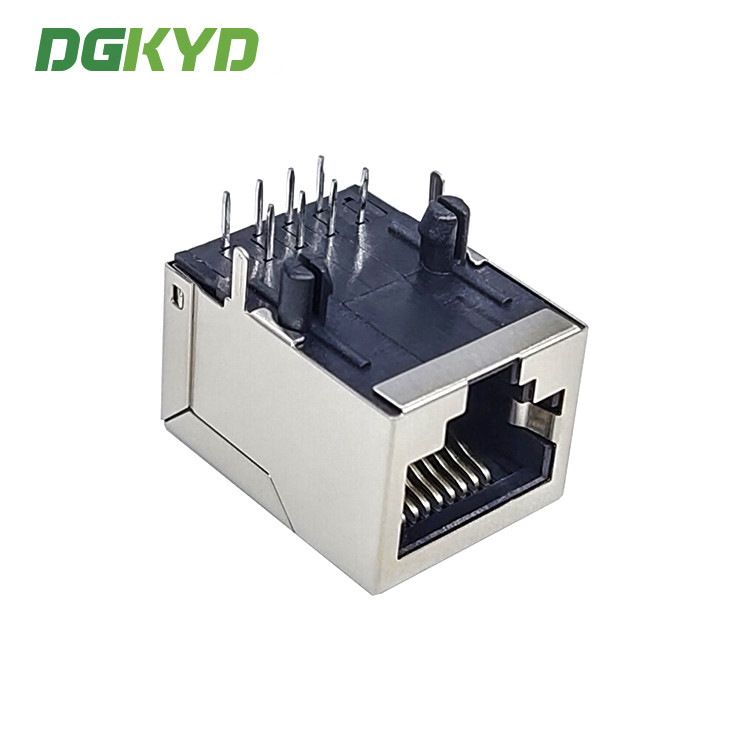

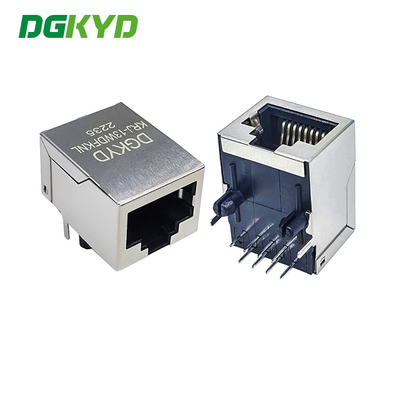

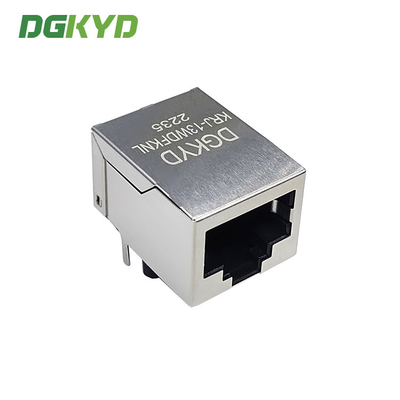

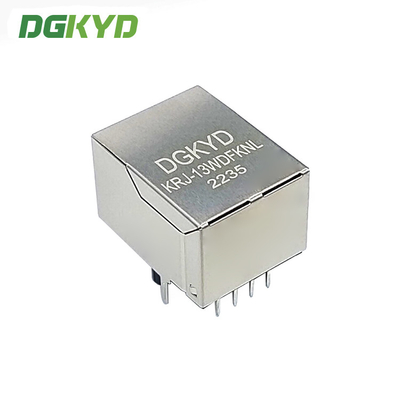

Módulo de HY911105H 8P8C RJ45, RJ45 Jack modular con llevado y EMI Fingers J0011D21BNL

Descripciones:

• sola entrada lateral del puerto 1X1 de 10/100Base-Tx RJ45 (de ángulo recto) con el LED
• Sola 1X1 etiqueta-Abajo portuaria RJ45 con magnetics interno

• El magnetics interno es 100% probado eléctricamente para HI-POT y función
• Conveniente para el cable de Ethernet rápido CAT5&6 o mejor UTP
• 350uHminimum OCL con el prejuicio 8mA actual
• Alto rendimiento para la supresión máxima de la EMI
• Aislamiento mínimo 1500Vrms por el requisito de IEEE 802,3
• Temperatura de la soldadura de la onda del pico ROHS-6 que valora 260℃
• Gama de funcionamiento del temperarure: 0℃ a +70℃
• Gama de temperaturas de almacenamiento: - 40℃ a +85℃
• Número de posiciones: 8
• Número de contactos cargados: 8
• Escudo: SÍ
• Rohs obediente (GP)
• Longitud: 21.3m m (0.85inch)
• Fingeres de la EMI: SÍ
• LED IZQUIERDO: Verde, la DERECHA LED: Amarillo
• Uso: J0011D21BNL/HY911105H/KRJ-003NL

Especificaciones eléctricas en 25℃

. Pérdida de inserción: 1-100MHZ -1.0dBmax

. Pérdida de Rturn: 1-30MHZ -16.0dBmin

30-60MHZ -14.0dBmin

60-80MHZ -10.0dBmin

. Charla cruzada: 1-30MHZ -40.0dBmin

30-60MHZ -35.0dBmin

60-80MHZ -30.0dBmin

.CMR: 1-100MHZ -35dBmin

. Hola-pote: 1500v CA 6S 1mA

. Ratio de la vuelta: 1CT: EL 1CT±3%

.OCL: 350uH @100KHZ 100Mv 8mA DC

Especificaciones materiales:

• Base plástica: Negro del llenador PBT de la fibra de vidrio (UL94V-0)
• Contacto: los phos gruesos del oro pin0.35mm broncean el níquel plateado entonces con 6u'gold
• Terminal del PWB: Bronce de fósforo, Cola-lata sobre Nickl
• Vivienda: Fenólico, negro de PBT (UL94V-0)
• Cáscara del metal: Aleación de cobre, lata y niquelado
