El solo perno el 100M RJ45 del puerto 8 protegió forma del rectángulo del conector
Persona de Contacto : Nicole Zhuo
Número de teléfono : +86 18925835585
WhatsApp : +8613538542087
| Cantidad de orden mínima : | Negociación | Precio : | Please contact us to get the latest price. |
|---|---|---|---|
| Detalles de empaquetado : | 1080Tray en cartón | Tiempo de entrega : | 10 días |
| Condiciones de pago : | T/T, D/P, D/A, L/C, Western Union, MoneyGram | Capacidad de la fuente : | 100K PC/día |
| Lugar de origen: | DongGuan de China | Nombre de la marca: | DGKYD |
|---|---|---|---|
| Certificación: | RoHS/CE/UL/FCC/CE/ISO9001/ISO14001 | Número de modelo: | DGKYD111Q066BA2A1D |
|
Información detallada |
|||
| Tipo de producto: | RJ45 | Método de la encapsulación: | Solo paquete en línea |
|---|---|---|---|
| Estilo del soporte del PWB: | El DIP | Forma de las piezas: | Rectángulo |
| Escudo: | Las demás | Número de pines: | 10 |
| Número de corazones: | 8 | Dimensión (mm): | 16*21.1*13.45 |
| Chapado en oro en los pernos del contacto: | 6U | Temperatura de funcionamiento: | - ℃ 40 ~ ℃ 85 |
| Temperatura de almacenamiento: | - ℃ 40 ~ ℃ 85 | ||
| Resaltar: | Conector protegido INMERSIÓN de 10 PIN,10/100 BASE-TX RJ45 protegió el conector,rectángulo RJ45 Jack modular |
||
Descripción de producto

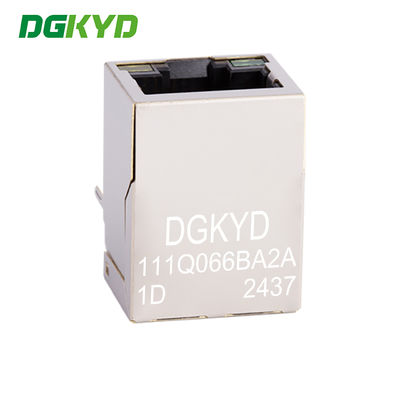

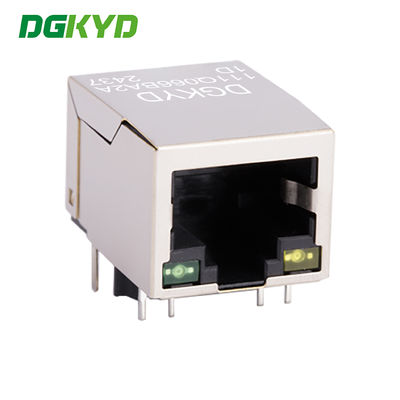

DGKYD111Q066BA2A1D conector con pantalla DIP con conector LED integrado filtrado 10/100 base-TX
Documento de especificación del producto
El objetivo de las medidas de seguridad es garantizar la seguridad de los vehículos.
Nuestros puntos fuertes:
Tipo de interfaz: aplicación de cabeza de cristal: Ethernet 10 / 100 / 1000BASE-T
Tipo: RJ45 incorporado en magnéticos
Frecuencia de trabajo: características de alta frecuencia: filtrado, antiinterferencia
Temperatura de trabajo:- 40 °C - 85 °C
Temperatura de almacenamiento: - 40 °C - 85 °C
Soldadura libre de plomo: altura de soldadura en onda hasta 265 °C
Serie completa de accesorios de circuitos integrados RJ45, suministro directo del fabricante de conectores de red RJ45
1Modo de trabajo: fabricante
2- Tiempo de entrega: a tiempo, alrededor de dos semanas.
3. Especificaciones para opciones: luz indicadora LED ((verde, amarillo, rojo, naranja, azul, LED bicolor)
Escudo con dedos EMI o no
relación de bobina del núcleo magnético
Diversificación del circuito magnético opcional
Revestimiento con oro de contacto (FU, 3U, 6U, 15u, 30U, 50U)
Material de carcasa de plástico (PBT, PA46, PA9T, LCP)
4Las propiedades eléctricas de los productos cumplen con las normas de la industria, la apariencia y las propiedades mecánicas cumplen con las dimensiones de apariencia, las normas de la industria de fabricación mecánica,y las normas de protección del medio ambienteSu satisfacción es el propósito de nuestro servicio.
Parámetros de rendimiento:
1Aplicado a Ethernet, relación de bobina: 1CT: 1CT
2. Cumple con las normas IEEE 802.3 y ANSI X 3.263
3Inductancia de circuito abierto (OCL): 350uH (MIN) @ 100kHz, 0.1VRMS con sesgo de corriente continua de 8 Ma
4Proceso de soldadura en onda de 265 °C Max que cumple con los requisitos de la norma ROHS de la UE
5. Resistir el voltaje: 2250VDC 1mA máximo, 60s
6Impedancia: 100 ohmios
7La interfaz RJ45 cumple con el estándar FCC 68.5
8Resistencia de corriente continua: 1,5 Ω
Parámetros
| Número de la parte | El número de unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad. | Marca del producto | DGKYD/OEM/ODM |
| Lugar de origen | Guangdong de China | Certificación | El uso de la tecnología de la información en el ámbito de la protección de datos |
| Tipo de producto | Conector modular | Estilo del conector | ¿ Qué pasa? |
| Tipo de empujón | RJ45 | Tipo de conector | Puente modular |
| Estilo de cerradura | Estándar | El cierre | TAB hacia abajo |
| El filtro | Con filtro | Opción LED | Con LED |
| Color LED | L-verde/R-amarillo | Paradas del panel | Con paradas de panel |
| Escondido | - ¿ Qué? | Se aplica a: | Placas de circuitos impresos |
| Velocidad de rendimiento | 10/100/1000 BASE-T/TX | Apto para soldadura | Se trata de un sistema de ensamblaje en el que el flujo de reflujo es el mismo que el flujo de reflujo. |
| Configuración del puerto | Puertos únicos | Número de posiciones | 10 |
| Configuración del jack | 1X1 | Terminal por puerto | 8 |
| Material del escudo | Las demás aleaciones de cobre pre-tapadas con níquel | Orientación del montaje del PCB | Entrada lateral (ángulo derecho) |
| Material de revestimiento de la zona de apareamiento de contacto | Ouro 6 u/15 u/30 u/50 u | Material base de contacto | Fósforo Bronce |
| Materiales para el recubrimiento de la cola de soldadura | El plomo de estaño sobre el níquel | Estilo de montaje de PCB | A través del agujero |
| Método de terminación de la placa de PC | A través del ajuste de agujeros | Bloqueo de la tabla | Con/sin bloqueo de tablero |
| Materiales para la vivienda | Poliéster PBT | Color de la carcasa | Negro |
| Temperatura del material de la vivienda | Estándar | Calificación de inflamabilidad UL | Se aplican las siguientes condiciones: |
Dibujos
