Conector LCP 1X1 8P8C G/FU Smt del puerto de red de DGKYD52D1188AB1A6SB1075 RJ45 con la luz

Cantidad de orden mínima : Negociación Precio : Please contact us to get the latest price.
Detalles de empaquetado : 4800Tray en cartón Tiempo de entrega : 10-20days
Condiciones de pago : T/T, D/P, D/A, L/C, Western Union, MoneyGram Capacidad de la fuente : 10000pcs/day
Lugar de origen: DongGuan de China Nombre de la marca: DGKYD
Certificación: RoHS/CE/UL/FCC/CE/ISO9001/ISO14001 Número de modelo: DGKYD52D1188AB1A6SB1075

Información detallada

Tipo de producto: RJ45 Encapsulación: dispositivo del superficie-soporte
Estilo del soporte del PWB: SMT Forma: rectángulo
Escudo: latón Número de pernos: 8
Número de corazones: 8 Dimensión (milímetros): 15.85* 15.6*12.9
Chapado en oro en los pernos del contacto: G/FU Temperatura de funcionamiento: - ℃ 40 ~ ℃ 85
Temperatura de almacenamiento: - ℃ 40 ~ ℃ 85
Alta luz:

Conector del puerto de red de 8P8C RJ45

,

Conector del puerto de red de G/FU Smt

,

solo puerto de 1X1 8P8C RJ45

Descripción de producto

Smt del conector LCP 1X1 8P8C G/FU del puerto de red de DGKYD52D1188AB1A6SB1075 RJ45 con el conector que protege ligero

Nuestras fuerzas:



Tipo de interfaz: uso principal cristalino: /1000BASE-T Ethernet 10/100

Tipo: El RJ45 construyó en magnetics

Frecuencia de trabajo: característica de alta frecuencia: filtración, antiinterferente

Temperatura de trabajo: 0 ℃ - ℃ 70,

Temperatura de almacenamiento: - 40 ℃ - ℃ 85

El soldar sin plomo: ℃ hasta 265 de la altura de la onda que suelda



RJ45 serie completa de accesorios del circuito integrado, fuente directa del fabricante del conector de la red RJ45

1. Modo del negocio: Fabricante

2. Plazo de expedición: a tiempo entrega, alrededor dos semanas.

3. Espec. para las opciones: Amarillo del indicador luminoso del LED LED (verde, rojo, de la naranja, azul, bicolor)

Escudo con los fingeres de la EMI o no

ratio de la bobina del centro magnético

diversificación del circuito del magnetics opcional

chapado en oro del contacto (FU, 3U, 6U, 15u, 30U, 50U)

material de vivienda plástico (PBT, PA46, PA9T, LCP)

4. Las propiedades eléctricas de los productos cumplen los estándares industriales, el aspecto y las propiedades mecánicas cumplen las dimensiones del aspecto, los estándares industriales de fabricación mecánicos, y los estándares de la protección del medio ambiente. ¡Su satisfacción es el propósito de nuestro servicio!



Parametrización para la optimización del tratamiento:

1. Aplicado a Ethernet, ratio de la bobina: 1CT: 1CT

2. Reunión IEEE 802,3 y estándar 3,263 del ANSI X

3. Inductancia del circuito abierto (OCL): 350uH (MINUTO) @ 100kHz, 0.1VRMS con prejuicio de 8Ma DC

4. Proceso que suelda de la onda de la reunión máxima de 265 ℃ los requisitos del estándar de la UE ROHS

5. Soporte el voltaje: 2250VDC 1mA máximo, 60s

6. Impedancia: 100 ohmios

7. El interfaz RJ45 cumple estándar de la FCC 68,5

8. Resistencia de DC: 1,5 Ω



Parámetros

Número de parte DGKYD52D1188AB1A6SB1075 Marca DGKYD/OEM/ODM
Lugar del origen Guangdong de China Certificación RoHS/CE/FCC/CE/ISO9001/ISO14001
Tipo de producto   Conector-modular Estilo del conector Jack
Jack Type RJ45 Tipo   del conector Jack modular
Estilo del cierre Estándar Cierre Etiqueta-Para arriba
Filtro Sin el filtro Opción del LED Con el LED
Color del LED Sí L-Yellow/R-Green Paradas del panel Sin paradas del panel
Protegido Se aplica al   Placa de circuito impresa
Velocidad del funcionamiento 10/100/1000 BASE-T/TX Conveniente para el tipo de soldadura Reflowsolding (alternativa).
  portuario de la configuración Solos puertos Número de   de las posiciones 8
Jack Configuration 1X1 Terminales por puerto 8
Material del escudo Aleación de cobre preplated con el níquel   de la orientación del montaje del PWB Entrada lateral (de ángulo recto)
  de acoplamiento del material de galjanoplastia del área del contacto Oro 6u/15u/30u/50u   de la materia prima del contacto Bronce de fósforo
  material del recubrimiento de contacto de la cola de la soldadura Lata-ventaja sobre el níquel PWB que monta el   del estilo A través del agujero
Método de la terminación al   del tablero de PC Con Agujero-Prensa-ajuste Cerradura del tablero Con/sin la cerradura del tablero
Vivienda del   material Poliéster de LCP Vivienda de color Negro
Vivienda de temperatura material del   Estándar   del grado de la inflamabilidad de la UL UL 94V-0

Dibujos

Conector LCP 1X1 8P8C G/FU Smt del puerto de red de DGKYD52D1188AB1A6SB1075 RJ45 con la luz 0

Imágenes

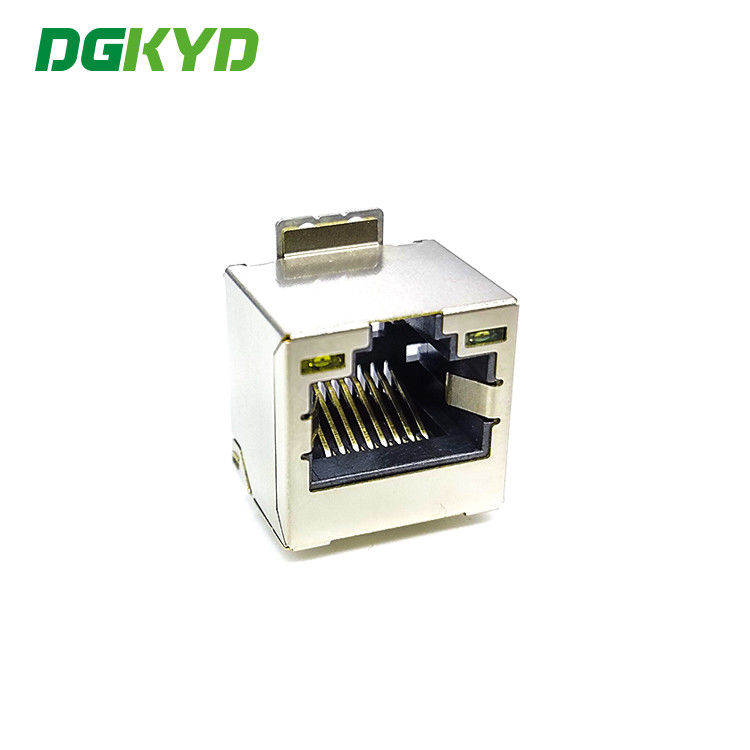

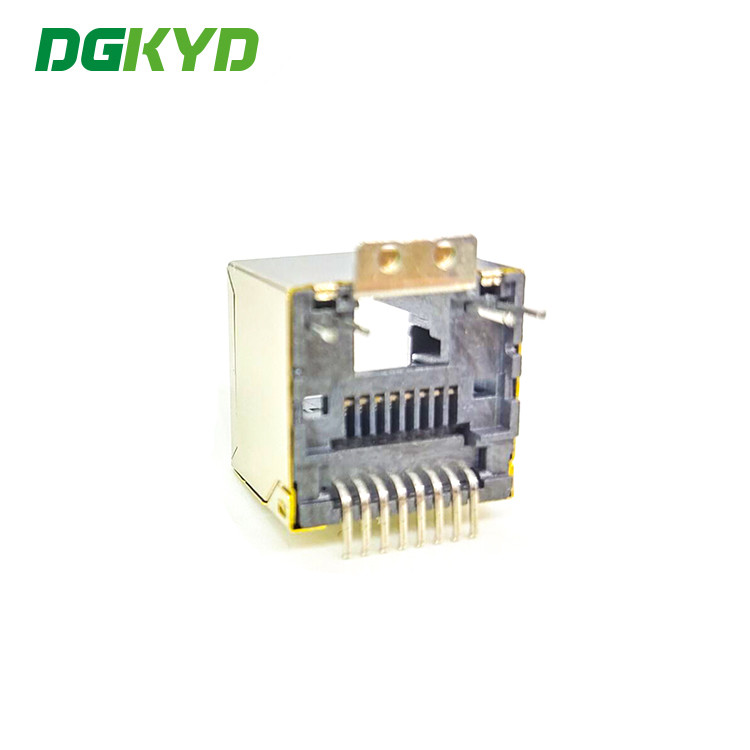

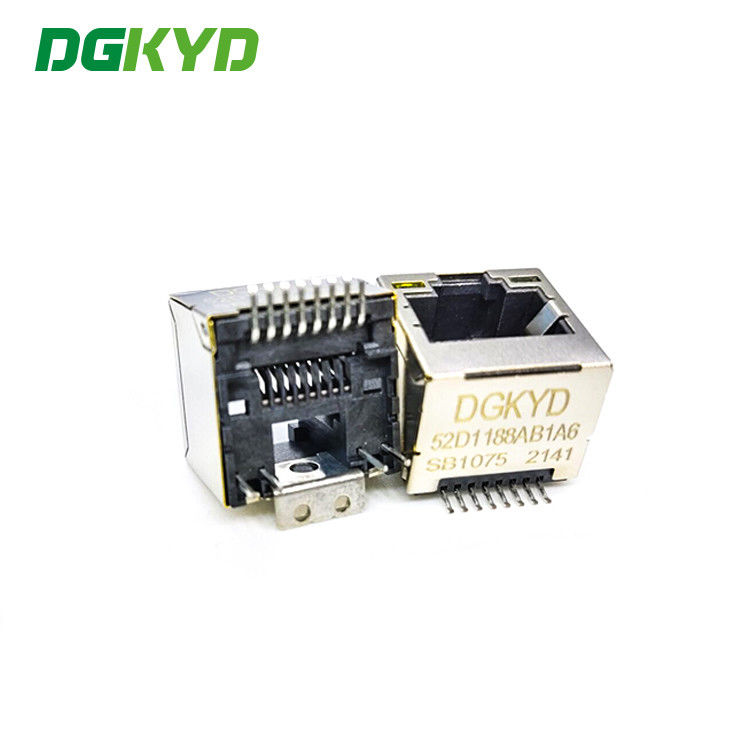

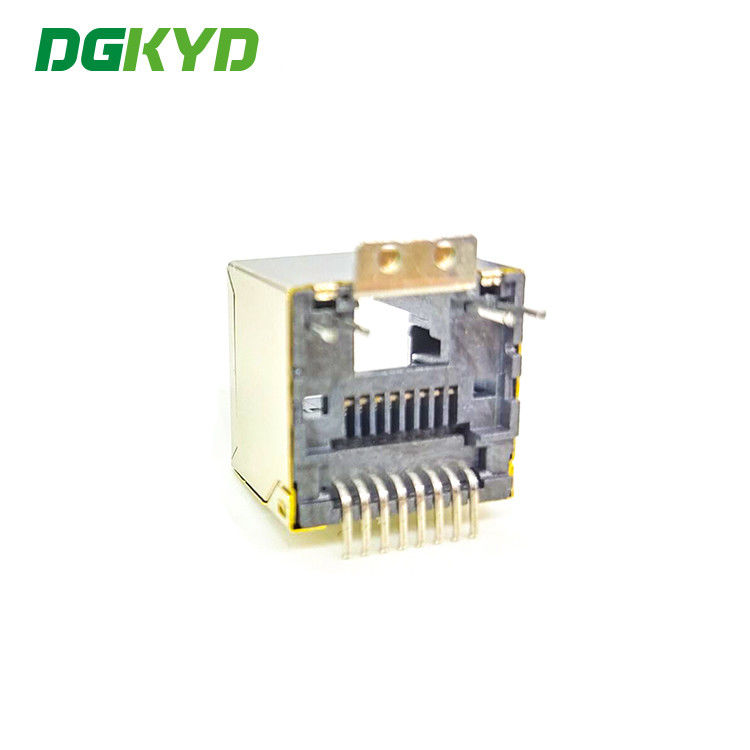

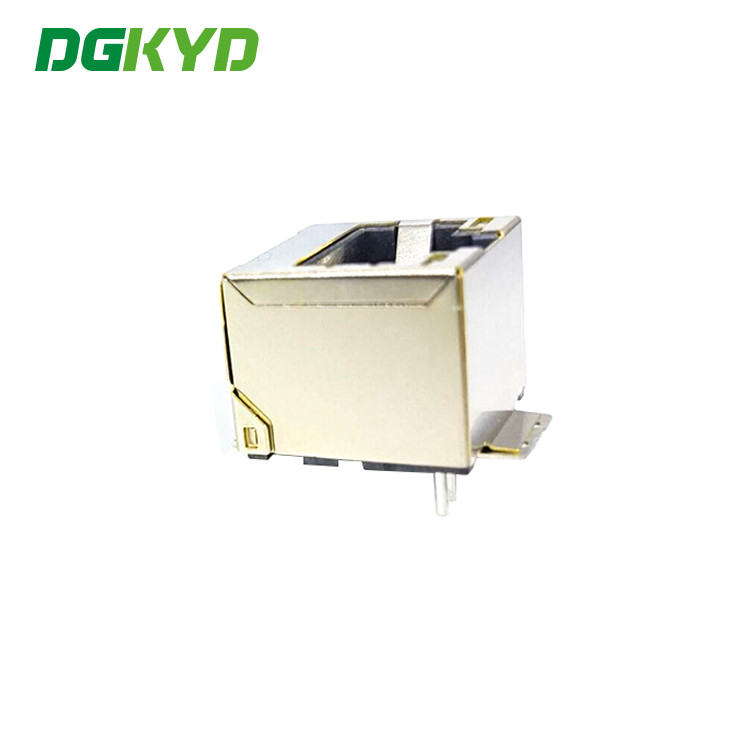

Conector LCP 1X1 8P8C G/FU Smt del puerto de red de DGKYD52D1188AB1A6SB1075 RJ45 con la luz 1
