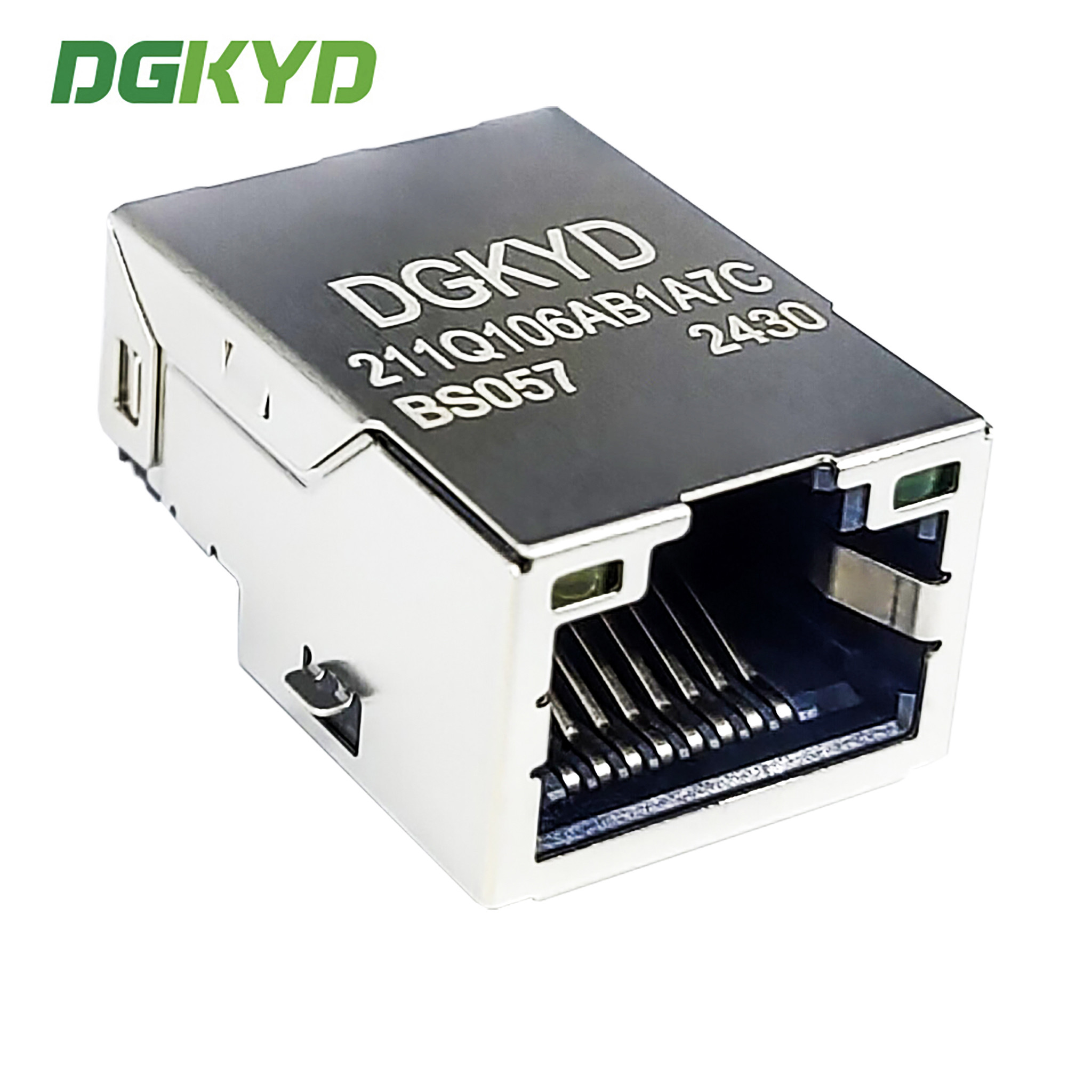

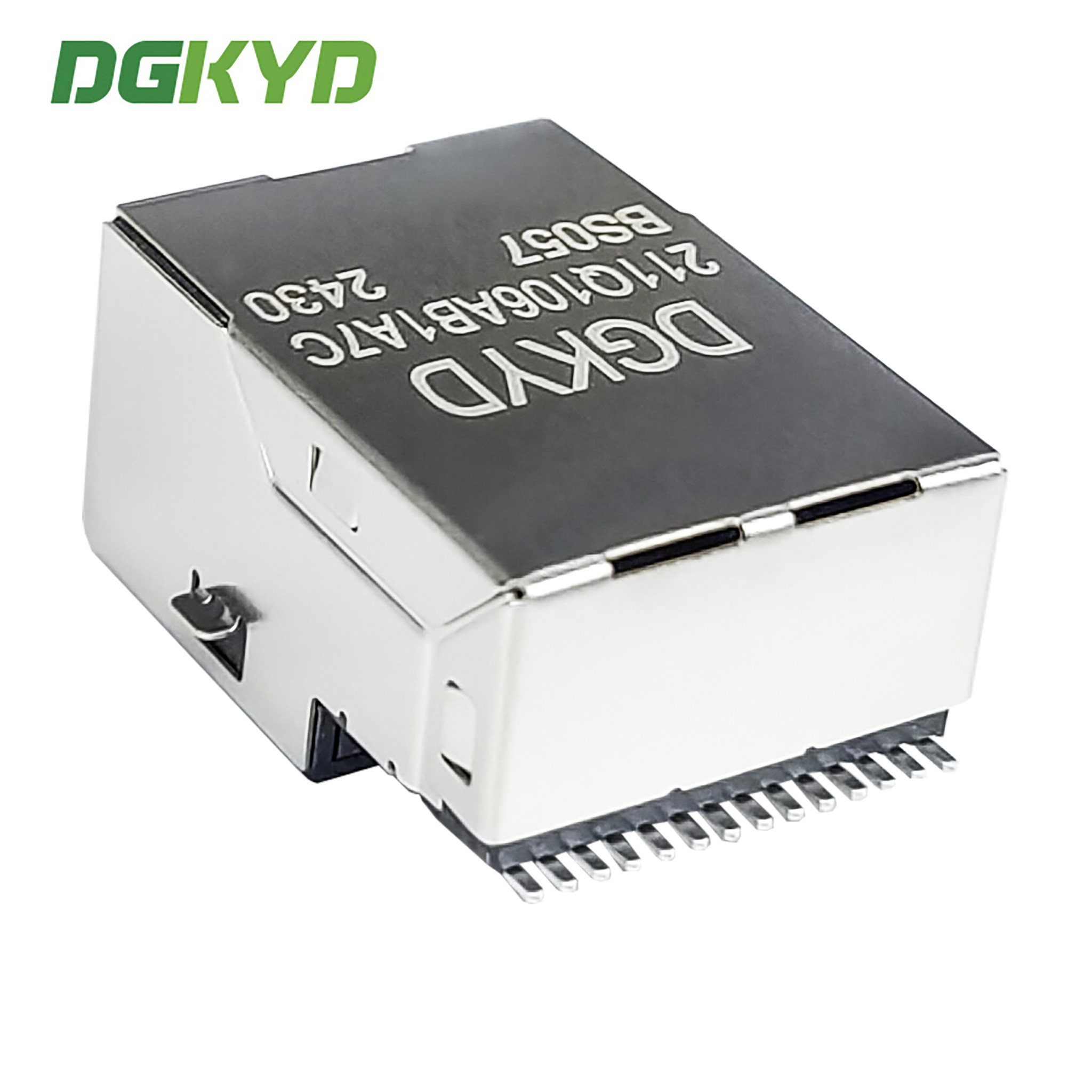

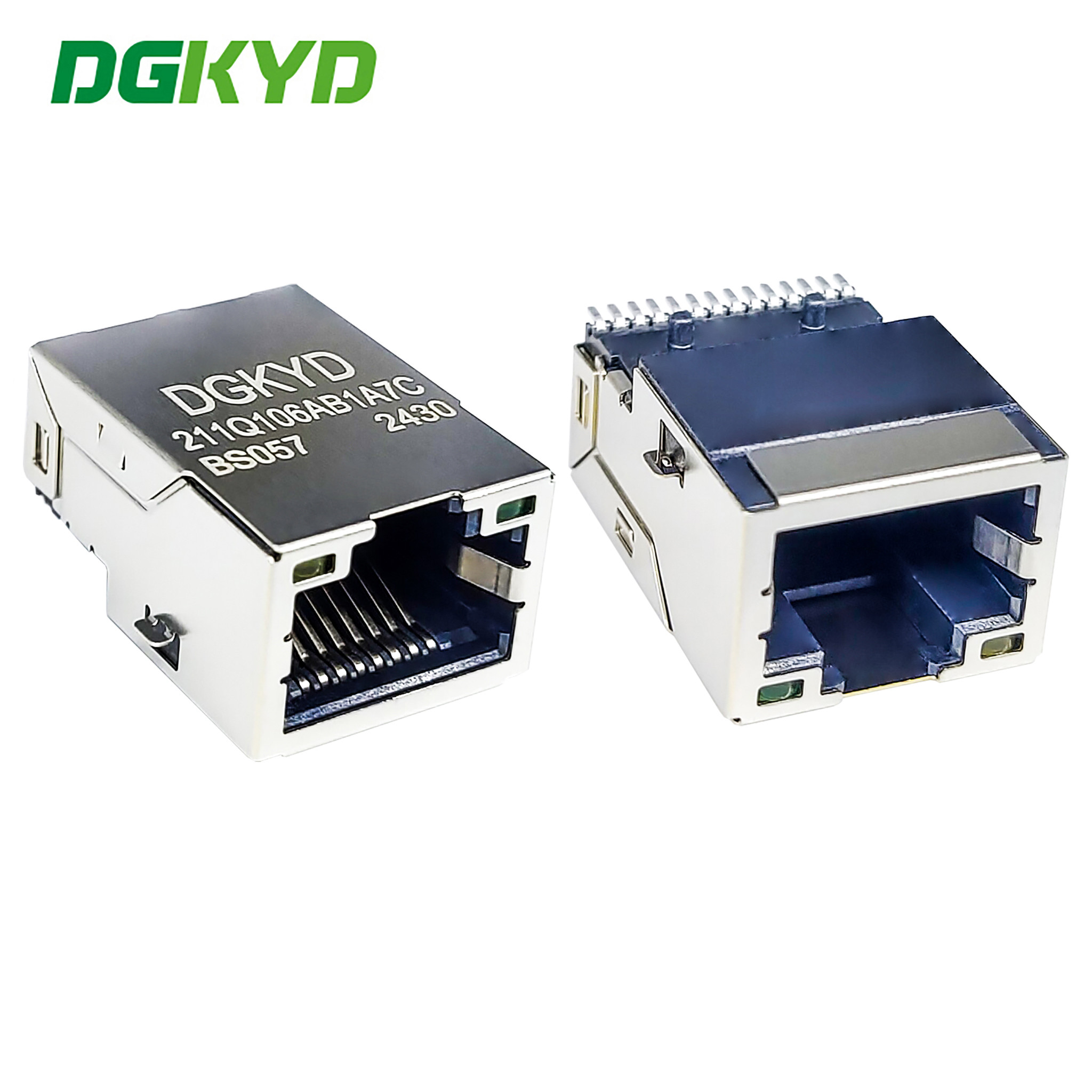

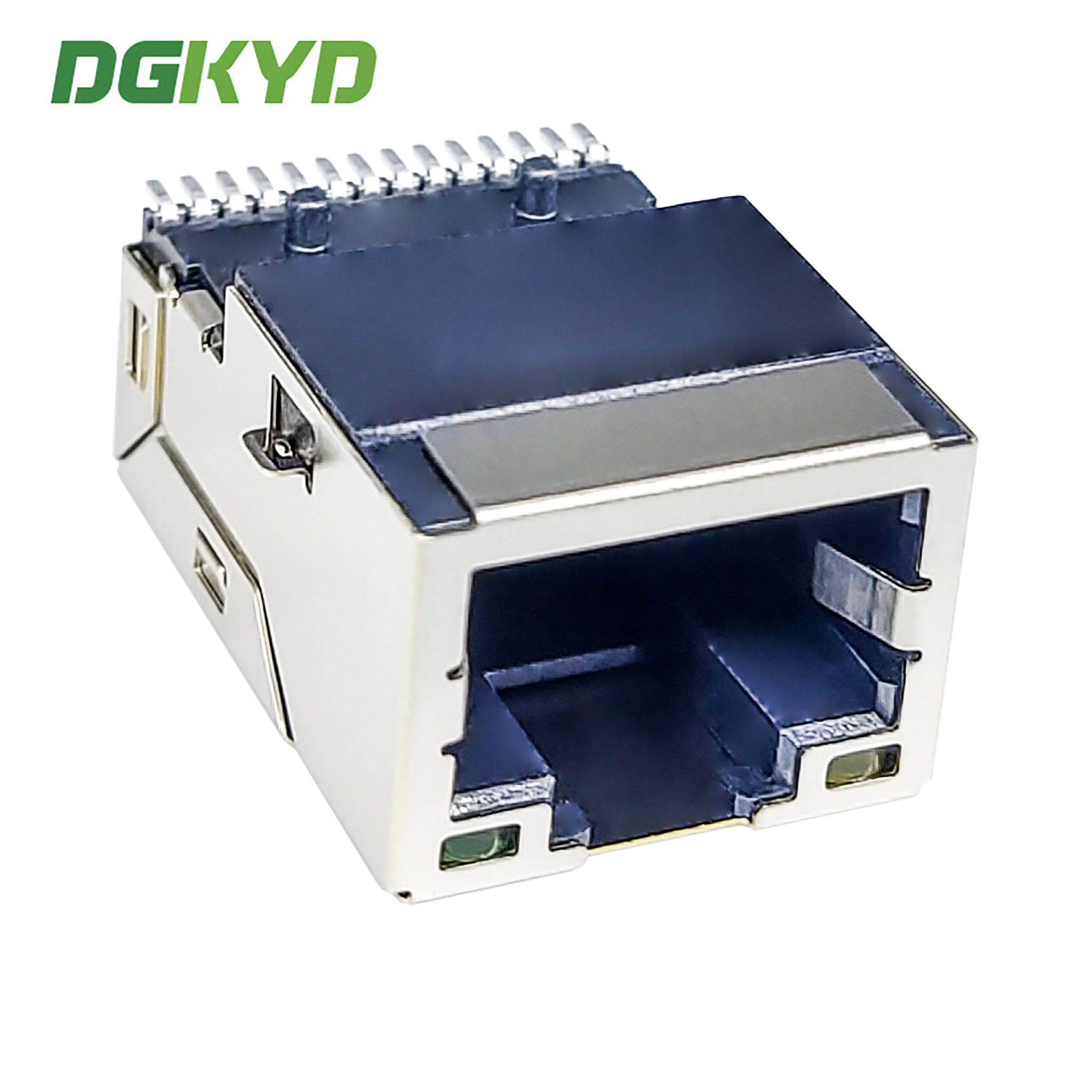

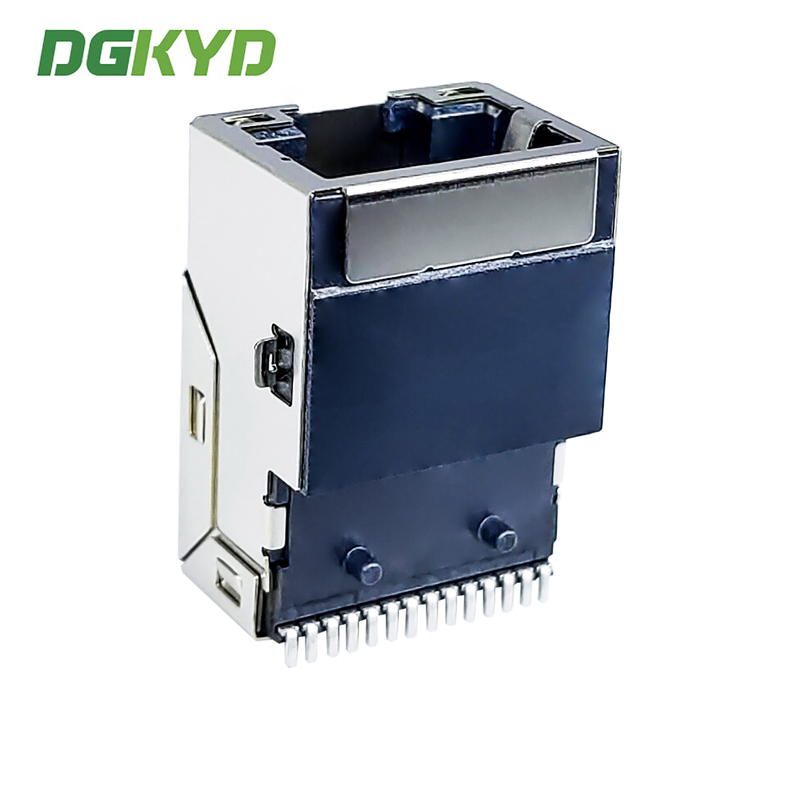

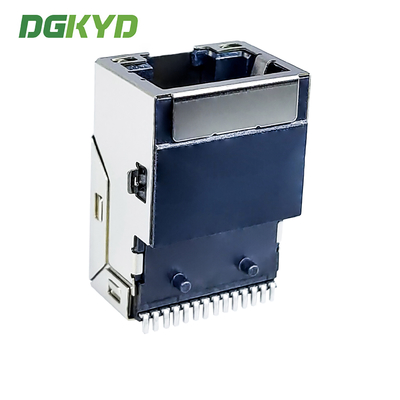

Conector de red con filtro integrado RJ45 1000/BASE-T SMT LCP Interfaz de montaje en superficie DGKYD211Q106AB1A7CBS057

Descripción de producto

Conector de red con filtro integrado RJ45 1000/BASE-T, interfaz de montaje superficial LCP DGKYD211Q106AB1A7CBS057

Documento de especificaciones del producto

DGKYD211Q106AB1A7CBS057.pdf

Tipo de interfaz: aplicación de cabezal de cristal: Ethernet 10 / 100 / 1000BASE-T

Tipo: RJ45 con magnéticos integrados

Frecuencia de trabajo: alta frecuencia característica: filtrado, anti-interferencia

Temperatura de trabajo: 40 ℃ - 85 ℃

Temperatura de almacenamiento: - 40 ℃ - 85 ℃

Soldadura sin plomo: altura de soldadura por ola de hasta 265 ℃

Serie completa RJ45 de accesorios de circuito integrado, suministro directo del fabricante de conectores de red RJ45

1. Modo de negocio: Fabricante

2. Tiempo de entrega: entrega a tiempo, alrededor de dos semanas.

3. Especificaciones para elegir: Luz indicadora LED (verde, amarillo, rojo, naranja, azul, LED bicolor)>

Blindaje con dedos EMI o no

relación de bobina del núcleo magnético

diversificación del circuito magnético opcional

chapado en oro de contacto (FU, 3U, 6U, 15u, 30U, 50U)

material de la carcasa de plástico (PBT, PA46, PA9T, LCP)

4. Las propiedades eléctricas de los productos cumplen con los estándares de la industria, la apariencia y las propiedades mecánicas cumplen con las dimensiones de apariencia, los estándares de la industria manufacturera mecánica y los estándares de protección ambiental. ¡Su satisfacción es el propósito de nuestro servicio!

Parámetros de rendimiento:

1. Aplicado a Ethernet, relación de bobina: 1CT: 1CT

2. Cumple con IEEE 802.3 & ANSI X 3.263 estándar

3. Inductancia de circuito abierto (OCL): 350uH (MIN) @ 100kHz, 0.1VRMS con 8Ma DC Bias

4. Proceso de soldadura por ola de 265 ℃ Max que cumple con los requisitos del estándar EU ROHS

5. Voltaje de resistencia: 2250VDC 1mA max, 60s

6.Impedancia: 100 ohmios

7. La interfaz RJ45 cumple con FCC 68.5 estándar

8. Resistencia CC: 1.5 Ω
