Industrial-Grade Gigabit RJ45 Ethernet Connector with Built-in Magnetics for High Performance Networking

Contactar ahora

Conector Ethernet Gigabit RJ45 de grado industrial con magnetismo incorporado para redes de alto rendimiento

Cantidad de orden mínima :	1 pieza	Precio :	Please contact us to get the latest price.
Detalles de empaquetado :	Bandeja en cartón	Tiempo de entrega :	10 dias
Condiciones de pago :	T/T, D/P, D/A, L/C, Western Union, MoneyGram	Capacidad de la fuente :	100.000 unidades/día

Lugar de origen:	Dongguan de China	Nombre de la marca:	DGKYD
Certificación:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Número de modelo:	DGKYD211Q784CB2A4D
Documento:	DGKYD211Q784CB2A4D.pdf

Información detallada
Característica:	Alto rendimiento, magnetics	Adecuado para RJ45:	para cable Ethernet CAT5 y 6 o UTP
Solicitud:	lan, puente, PC, router, red rj45 del eje del usb y otros dispositivos de Ethernet	Género:	RJ45 femenino
Nombre del producto:	Conector de Ethernet RJ45	Pestillo:	TAB arriba
Ángulo del soporte del PWB:	Entrada lateral	Estilo del soporte:	Aunque agujero
Temperatura de funcionamiento:	-40°C~+85°C	Temperatura de almacenamiento:	-40°C~+85°C

Descripción de producto

Conector Gigabit, conector de bloque moldeado, interfaz de red RJ45 de grado industrial DGKYD211Q784CB2A4D

Descripción general del producto

Conector Gigabit, conector de bloque moldeado, interfaz de red RJ45 de grado industrial DGKYD211Q784CB2A4D

Documento de especificación del producto (PDF)

Características clave

Tipo de interfaz: Aplicación Crystal Head para Ethernet 10/100/1000BASE-T
Tipo: RJ45 con magnético incorporado
Frecuencia de trabajo: Alta frecuencia con características de filtrado y antiinterferencias.
Temperatura de trabajo: -40 ℃ a 85 ℃
Temperatura de almacenamiento: -40 ℃ a 85 ℃
Soldadura sin plomo: altura de soldadura por ola de hasta 265 ℃

Capacidades de fabricación

Modalidad de negocio: Suministro directo del fabricante
Plazo de entrega: Aproximadamente dos semanas
Opciones de personalización: luces indicadoras LED (verde, amarillo, rojo, naranja, azul, bicolor)
Escudo con dedos EMI o estándar
Relación de bobina de opciones de núcleo magnético.
Diversificación de circuitos magnéticos.
Opciones de chapado en oro de contacto (FU, 3U, 6U, 15u, 30U, 50U)
Opciones de materiales de carcasa de plástico (PBT, PA46, PA9T, LCP)

Parámetros de rendimiento

Aplicado a Ethernet con relación de bobina: 1CT:1CT
Cumple con los estándares IEEE 802.3 y ANSI X 3.263
Inductancia de circuito abierto (OCL): 350 uH (MIN) a 100 kHz, 0,1 VRMS con polarización de CC de 8 mA
Proceso de soldadura por ola de 265 ℃ máx. que cumple con los estándares ROHS de la UE
Tensión soportada: 2250 VCC 1 mA máx., 60 s
Impedancia: 100 ohmios
La interfaz RJ45 cumple con el estándar FCC 68.5
Resistencia CC: 1,5 Ω

Especificaciones técnicas

Parámetro	Especificación
Número de pieza	DGKYD211Q784CB2A4D
Marca	DGKYD/OEM/ODM
Lugar de origen	Cantón, China
Proceso de dar un título	RoHS/CE/FCC/CE/ISO9001/ISO14001
Tipo de producto	Conector-Modular
Estilo del conector	Jacobo
Tipo de gato	RJ45
Tipo de conector	Conector modular
Estilo de pestillo	Estándar
Pestillo	TAB-ARRIBA
Filtrar	Con filtro
Opción LED	Con LED
Color LED	Verde/Amarillo
Paradas del panel	Con topes de panel
Blindado	Sí
Se aplica a	Placa de circuito impreso
Velocidad de rendimiento	10/100/1000 BASE-T/TX
Adecuado para tipo soldadura	Venta por reflujo (alternativa)
Configuración del puerto	Puertos individuales
Número de posiciones	10
Configuración del conector	1X1
Terminales por Puerto	8
Material del escudo	Aleación de cobre prechapada con níquel
Orientación de montaje de PCB	Entrada lateral (ángulo recto)
Material de revestimiento del área de contacto	Oro 6u/15u/30u/50u
Material base de contacto	Bronce fosforado
Material de revestimiento de contacto de cola de soldadura	Estaño-plomo sobre níquel
Estilo de montaje de PCB	A través del agujero
Método de terminación a la placa de PC	Ajuste a presión con orificio pasante
Bloqueo del tablero	Con/Sin Bloqueo de Tablero
Material de la carcasa	Poliéster PBT
Color de la carcasa	Negro
Temperatura del material de la carcasa	Estándar
Clasificación de inflamabilidad UL	UL 94V-0

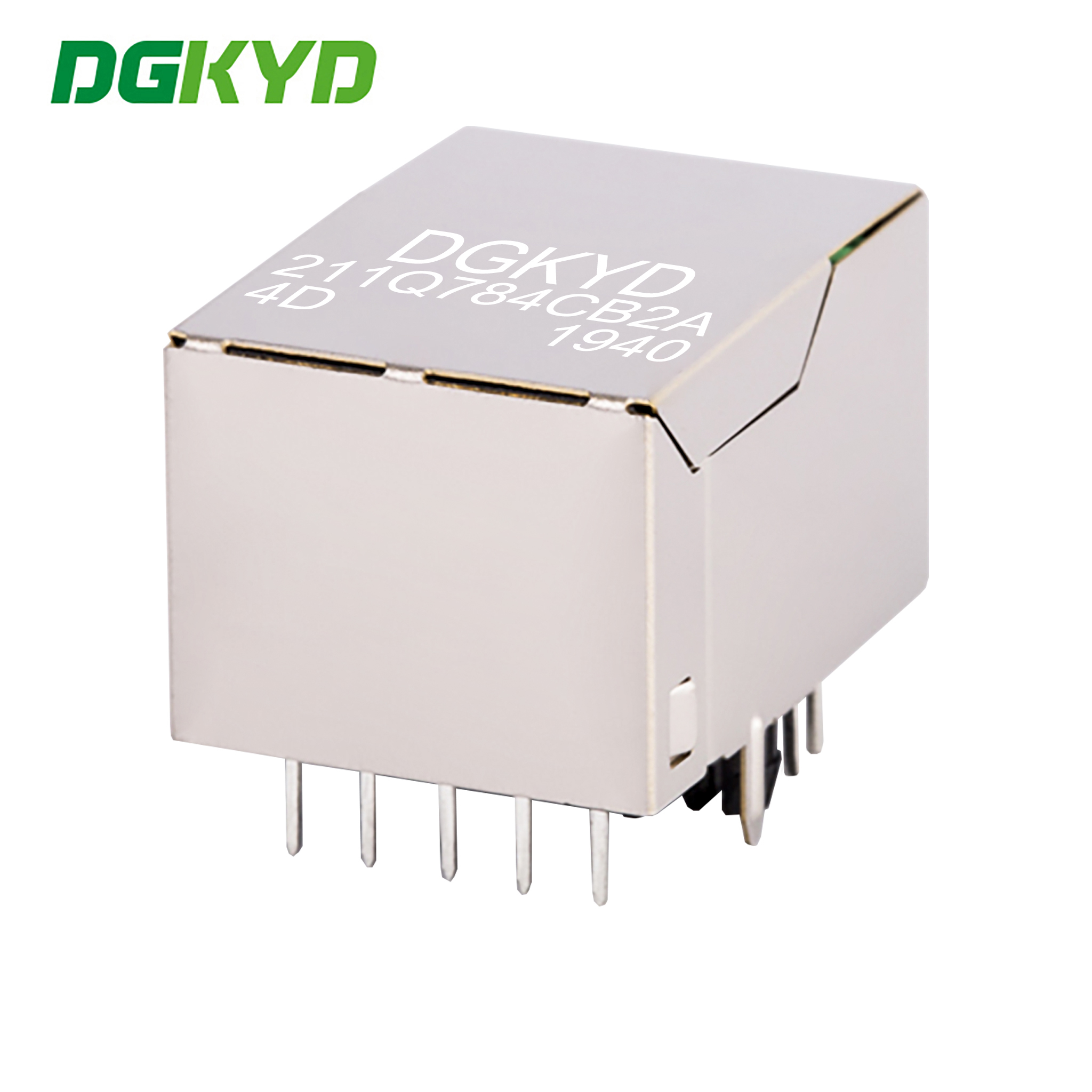

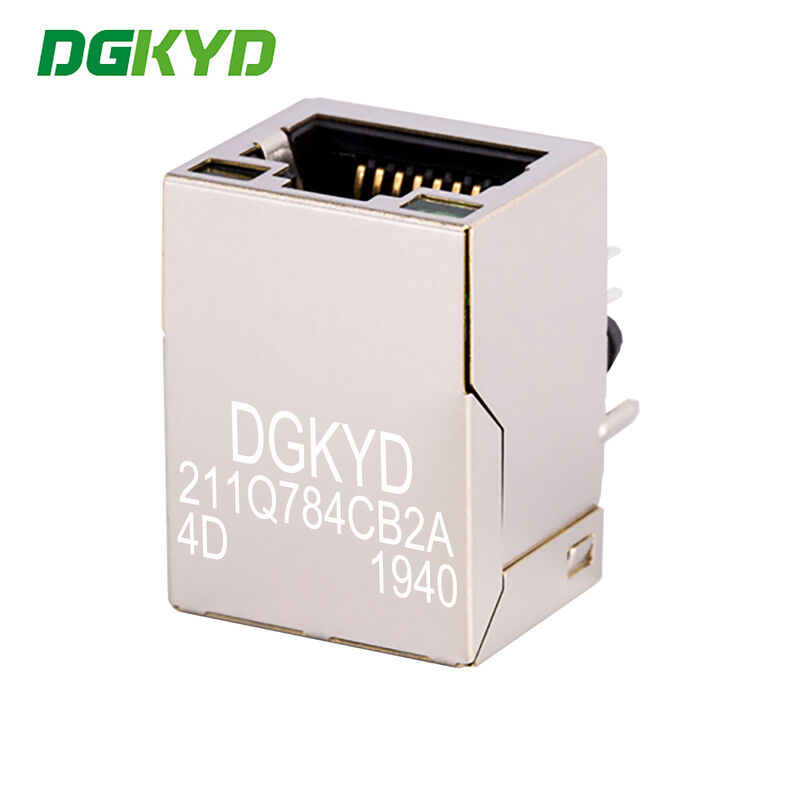

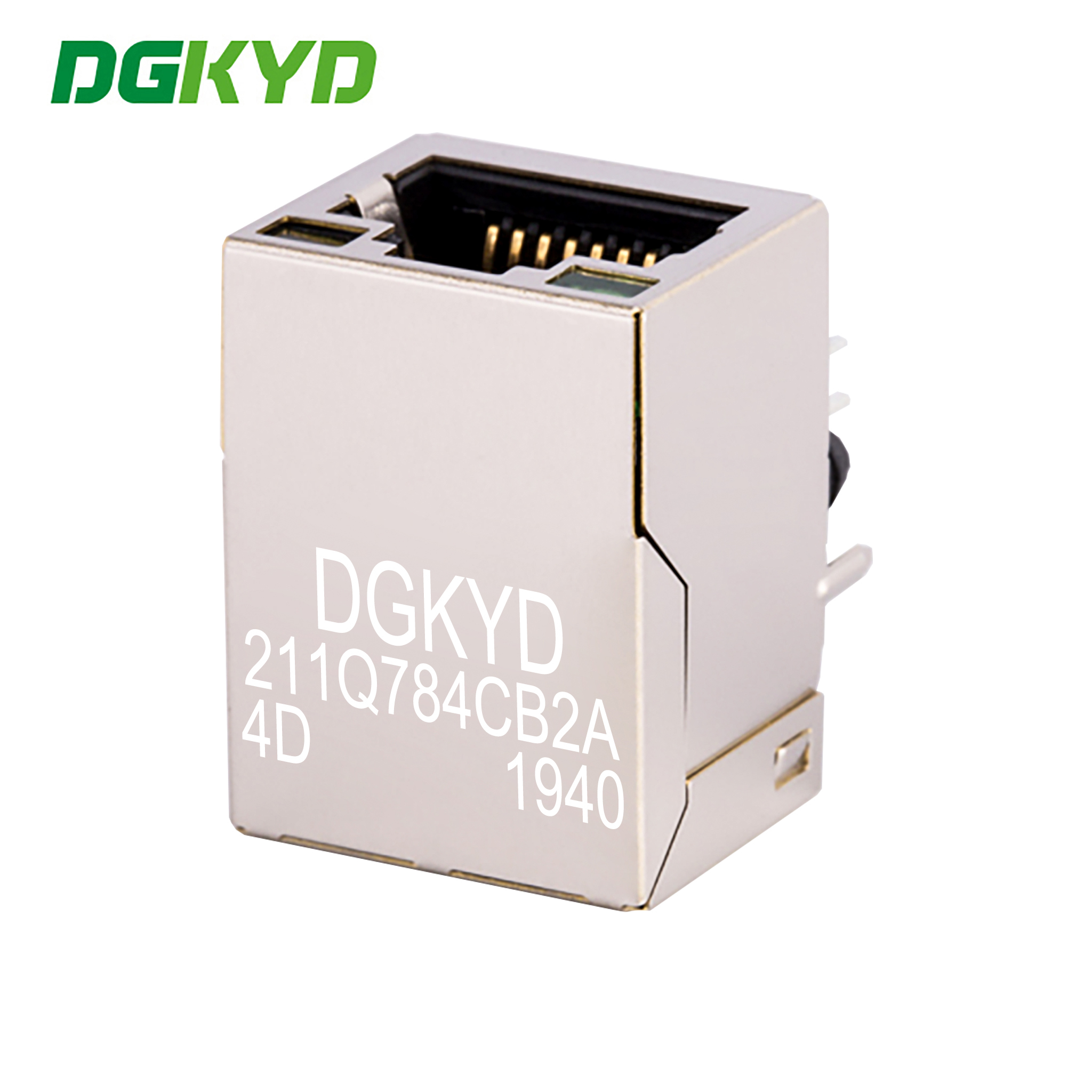

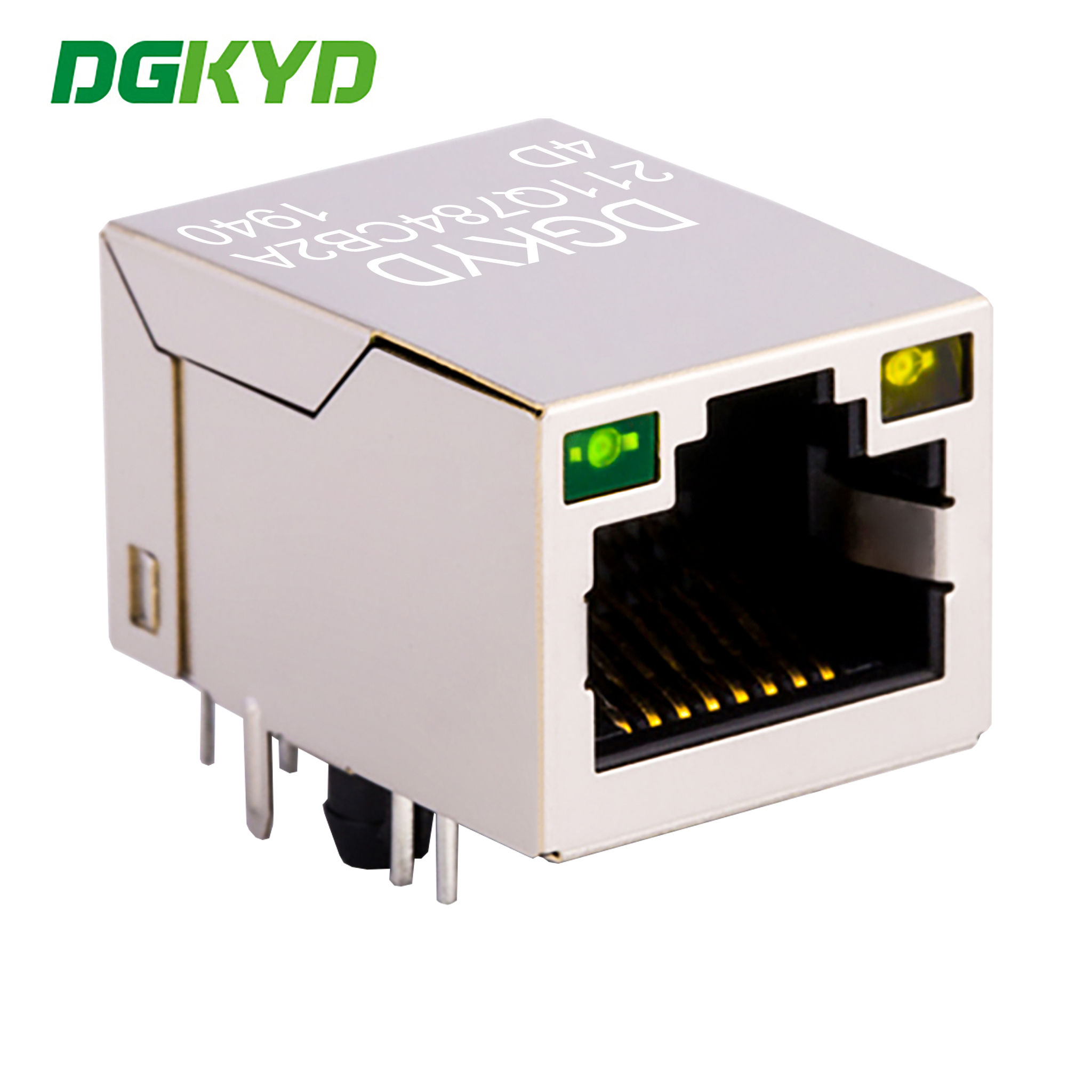

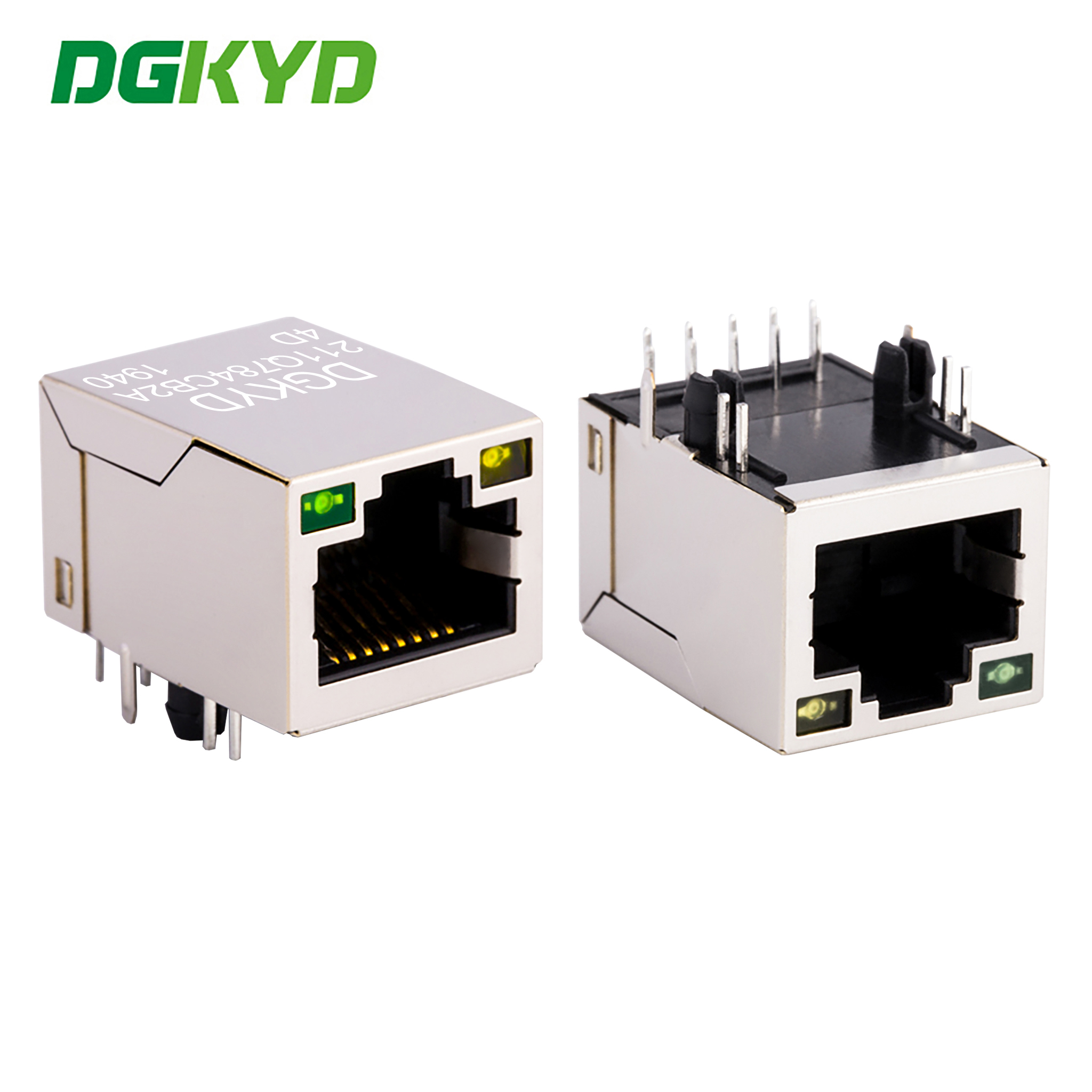

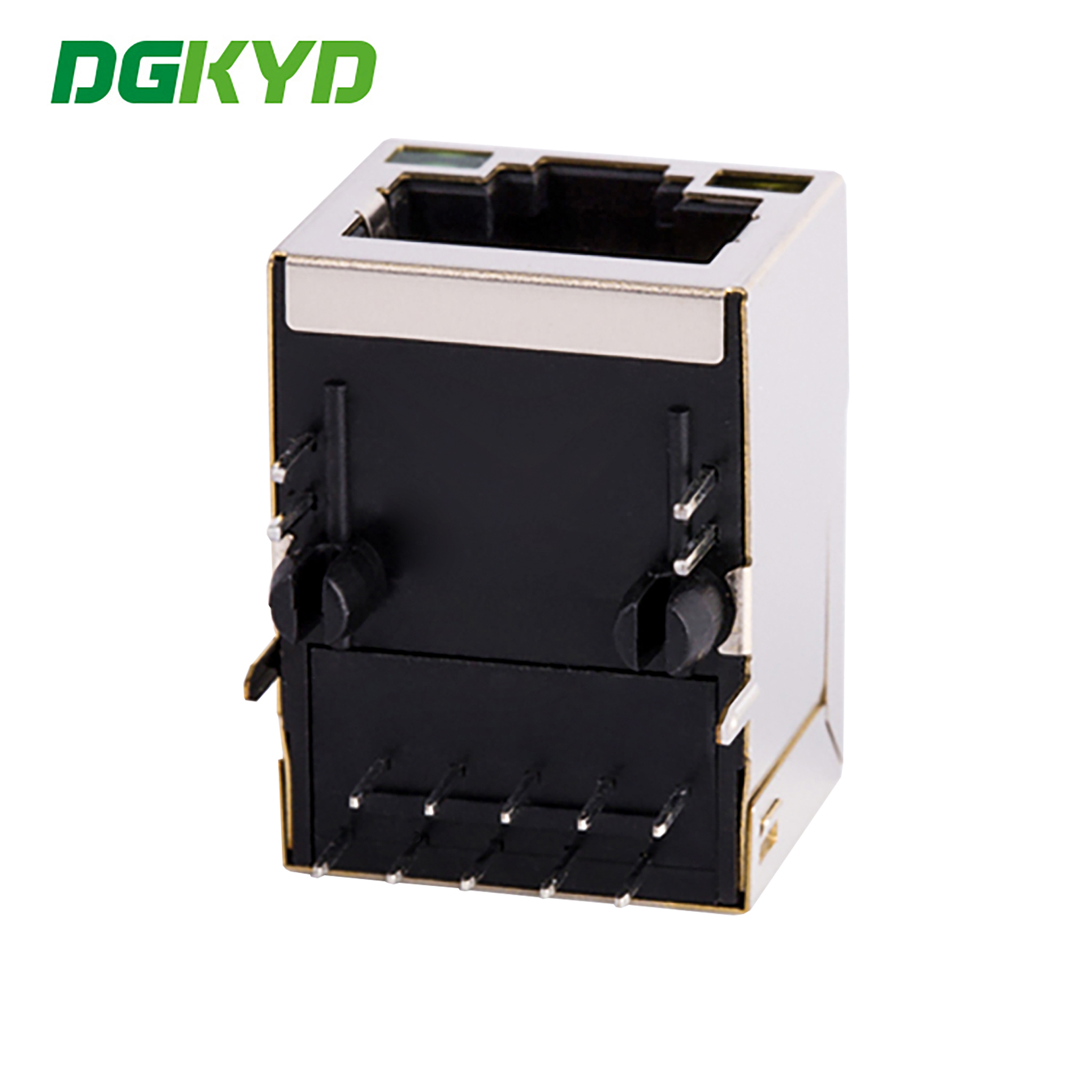

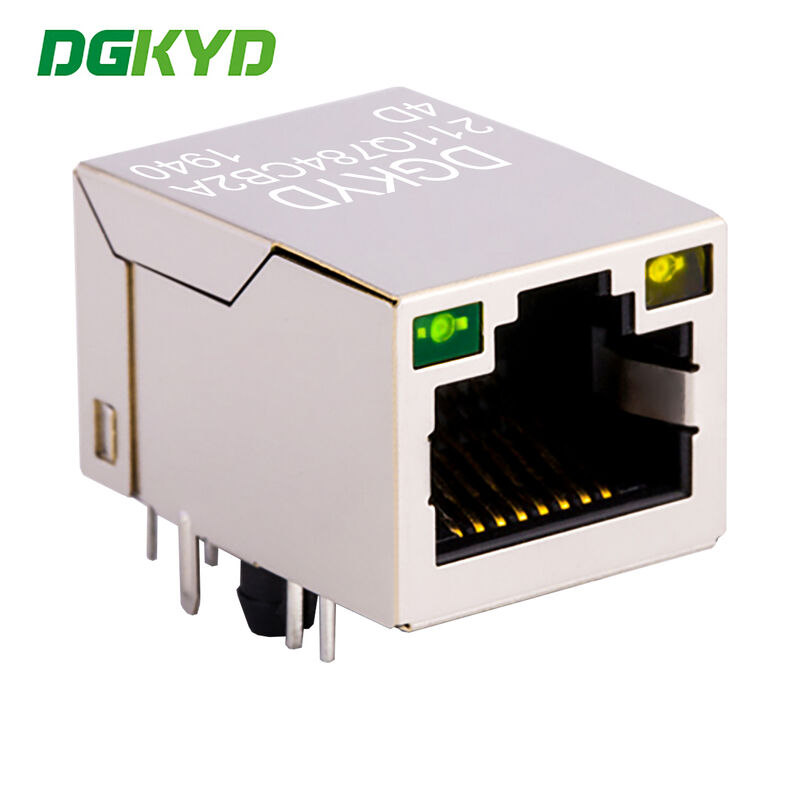

Imágenes del producto

Ventajas competitivas

Keyouda ofrece varios tipos de apariencia y múltiples productos esquemáticos internos de alta calidad. Nuestras ventajas clave incluyen un enfoque centrado en el cliente, pruebas 100%, cero defectos y plazos de entrega cortos.

Aplicaciones

Tarjetas de red 10/100M
Tarjetas de red PCMCIA
Concentradores USB
Conmutadores y enrutadores de red
Transceptores de fibra óptica y transceptores ópticos.
teléfonos IP
Decodificadores de Internet
camaras de internet
Puentes de red
Computadoras y equipos de telecomunicaciones.
MÓDEM
InicioSistemas PNA
Equipos DSL/ADSL

Nuestro compromiso de servicio

Proveedor líder mundial de conectores RJ45 integrados y transformadores magnéticos discretos

100% Garantía de Calidad

Fabricado bajo estrictos controles.
100% probado (no solo probado por lotes)
DGKYD es OEM de FOXCONN durante 6 años
Clientes exitosos: FOXCONN, HUAWEI, ZTE

Precio competitivo y servicio

Precios más competitivos que Pulse, Tyco, Halo y Amfenol
Plazo de entrega: 1-2 semanas después de realizar el pedido
Muestras gratuitas disponibles
Servicios de diseño personalizados para los requisitos del cliente.

Política Corporativa DGKYD

Objetivo corporativo: Lograr el más alto nivel de satisfacción del cliente a través de mejoras continuas en calidad, entrega y servicio.
Comprometidos con el desempeño de calidad de cada empleado.
Estándar de la empresa: productos y servicios libres de defectos
