100 Base-T apilado 2 puertos RJ45 módulo de conexión con filtro Ethernet de ángulo derecho magnético

Cantidad de orden mínima :	Negociación	Precio :	Please contact us to get the latest price.
Detalles de empaquetado :	540 bandeja en cartón	Tiempo de entrega :	10 dias
Condiciones de pago :	T/T, D/P, D/A, L/C, Western Union, MoneyGram	Capacidad de la fuente :	100.000 unidades/día

Lugar de origen:	Dongguan de China	Nombre de la marca:	DGKYD
Certificación:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Número de modelo:	DGKYD21B002AB2A4D068
Documento:	DGKYD21B002AB2A4D068.pdf

Información detallada
tipo de producto:	RJ45	Método de encapsulación:	Paquete en línea doble
Estilo de montaje de PCB:	ADEREZO	Forma:	Rectángulo
Blindaje:	fosfor de cobre níquel	Material de carcasa de plástico:	PBT negro
Número de pines:	10	Número de núcleos:	8
Dimensión (mm):	17,21 28,5* 25,5	Enchapado de oro en alfileres de contacto:	6U
Temperatura de funcionamiento:	- 40 ℃ ~ 85 ℃	Temperatura de almacenamiento:	- 40 ℃ ~ 85 ℃

Descripción de producto

100 Base - T apiló el módulo de conector RJ45 de 2 puertos con el filtro Ethernet de ángulo recto magnético instalado DGKYD21B002AB2A4D068

Número de pieza:DGKYD21B002AB2A4D068

Parámetros técnicos

Parámetro	Valor
Número de pieza	DGKYD21B002AB2A4D068
Marca	DGKYD/OEM/ODM
Tipo de producto	Conector-Modular
Estilo del conector	Jacobo
Tipo de gato	RJ45
Tipo de conector	Conector modular
Estilo de pestillo	Estándar
Pestillo	TAB ARRIBA/ABAJO
Filtrar	Con filtro
Opción LED	Con LED
Color LED	Verde-amarillo
Paradas del panel	Con topes de panel
Blindado	Con escudo metálico
Se aplica a	Placa de circuito impreso
Configuración del puerto	Puerto 2X1
Número de posiciones	10
Configuración del conector	2X1
Terminales por Puerto	8
Material del escudo	Aleación de cobre prechapada con níquel
Orientación de montaje de PCB	Entrada lateral (ángulo recto)
Contacto Área de acoplamiento	Oro 6u
Material base de contacto	Bronce fosforado
Material de revestimiento de contacto de cola de soldadura	Estaño-plomo sobre níquel
Estilo de montaje de PCB	A través del agujero
Método de terminación a la placa de PC	Ajuste a presión con orificio pasante
Bloqueo del tablero	Con/Sin Bloqueo de Tablero
Material de la carcasa	Poliéster PBT
Color de la carcasa	Negro
Temperatura del material de la carcasa	Estándar
Clasificación de inflamabilidad UL	UL 94V-0

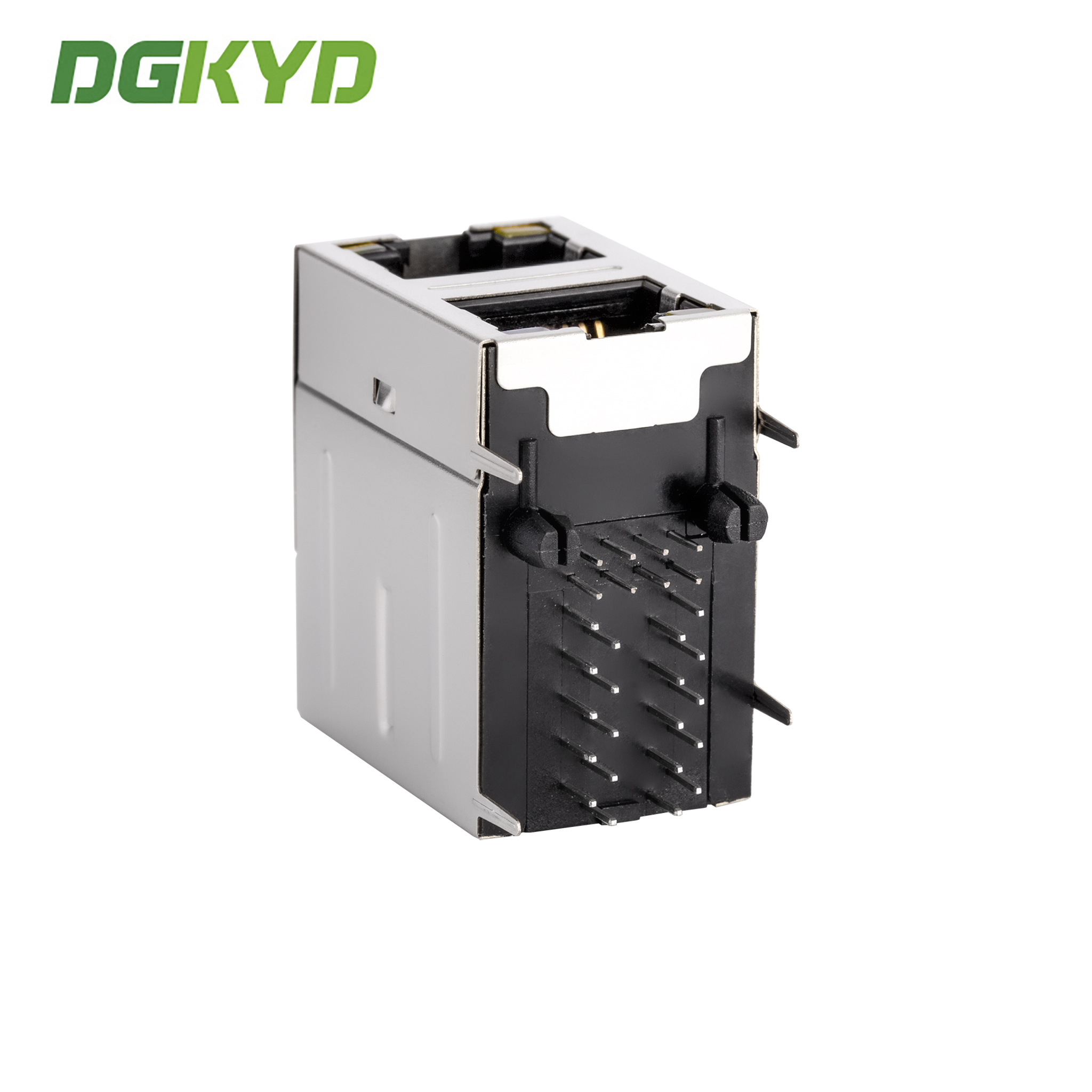

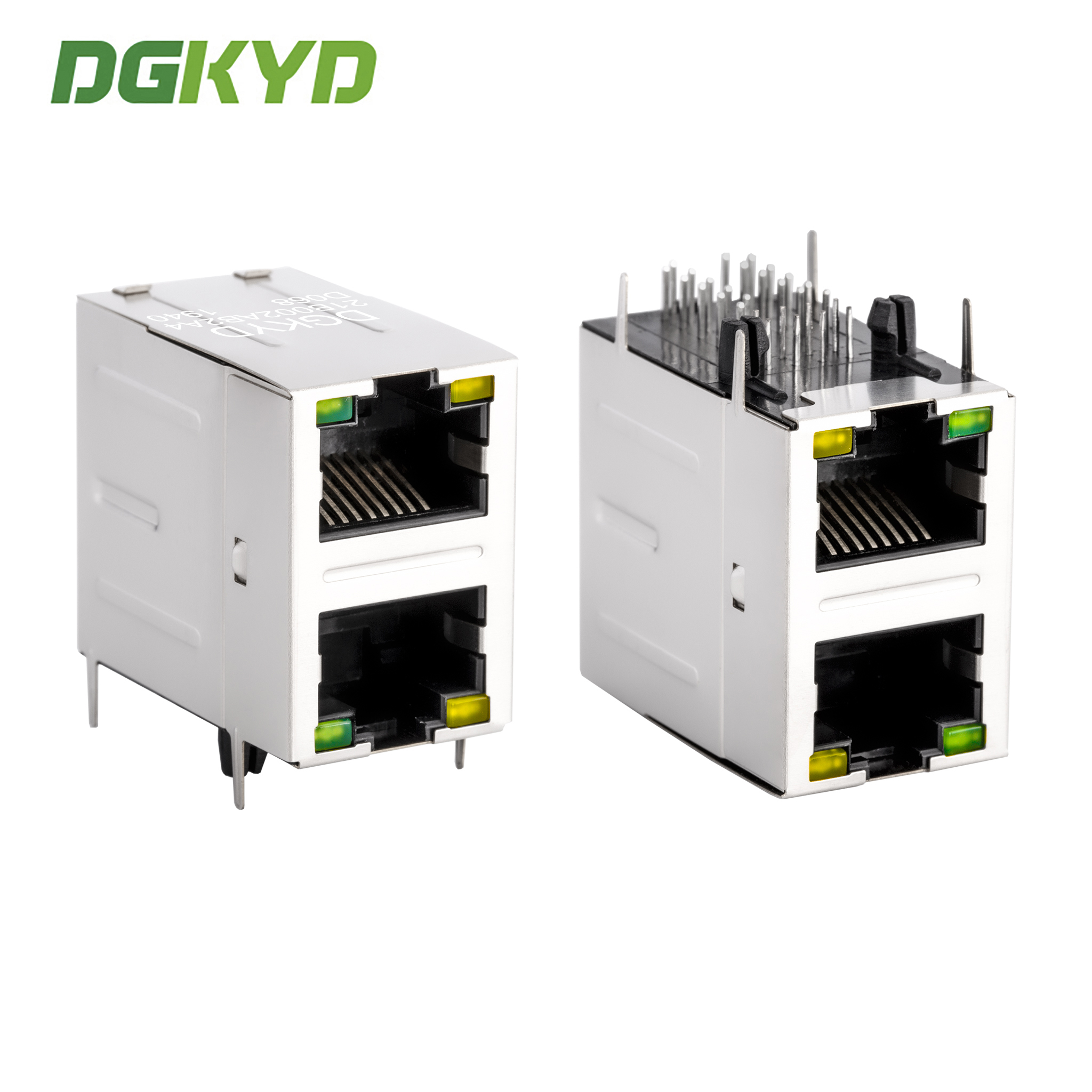

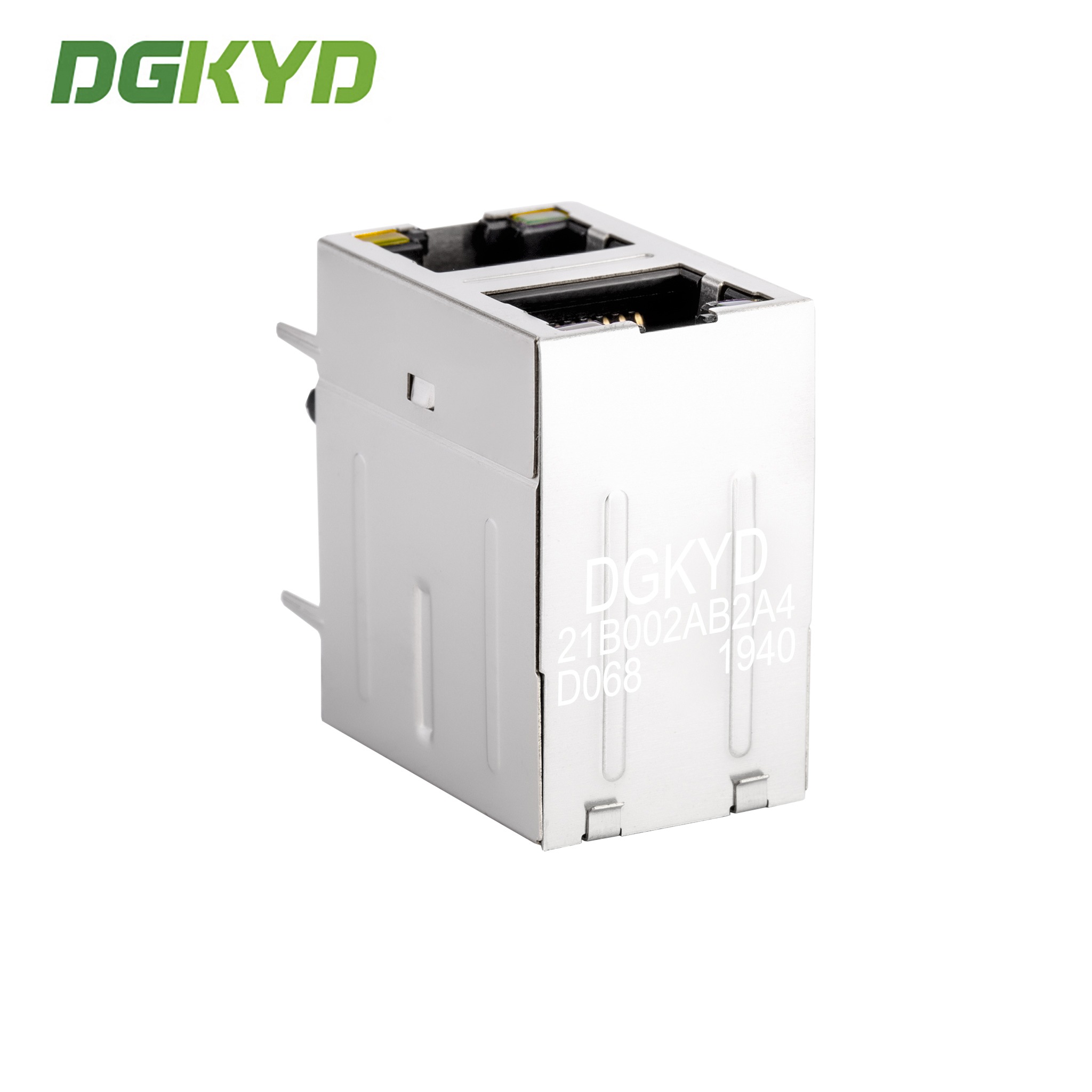

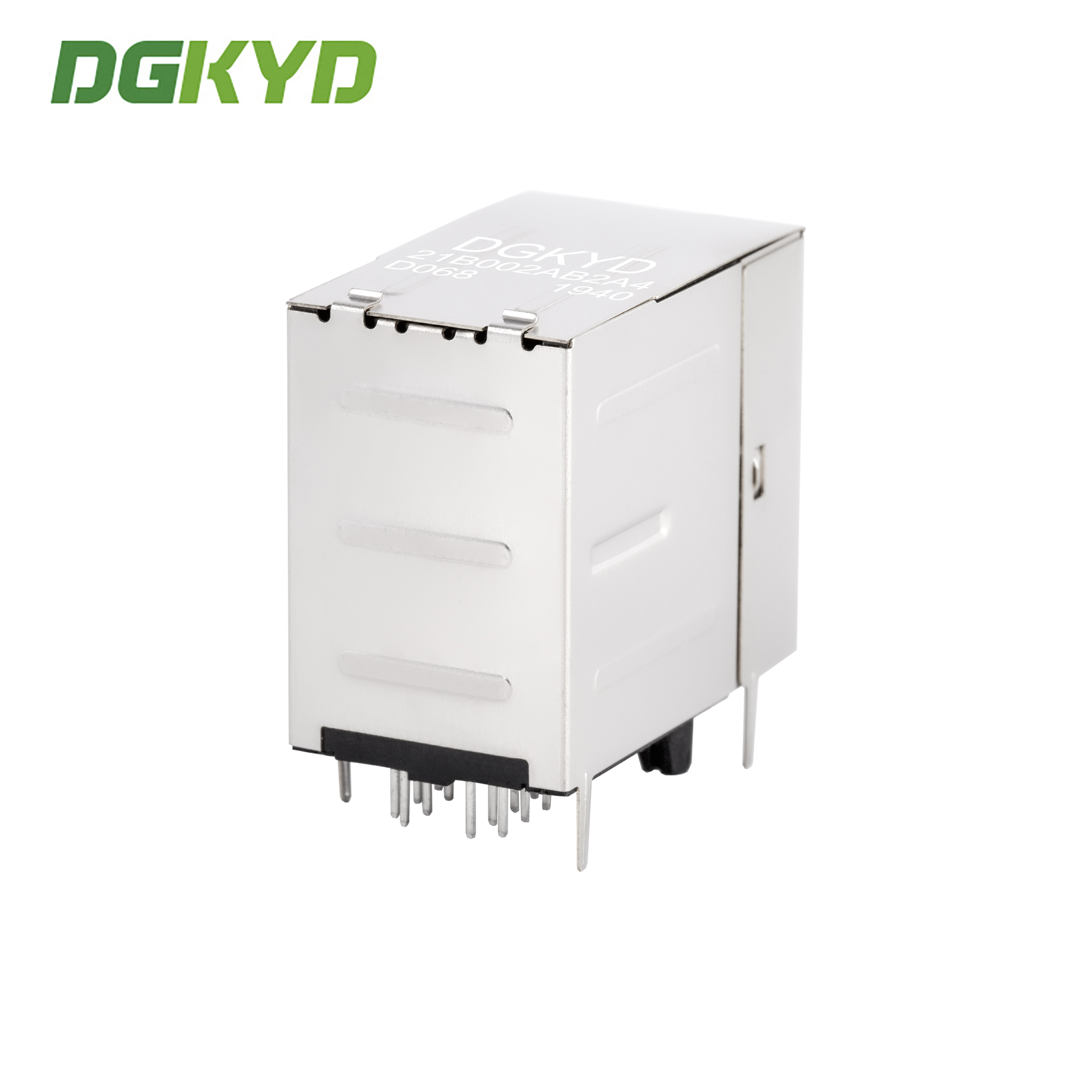

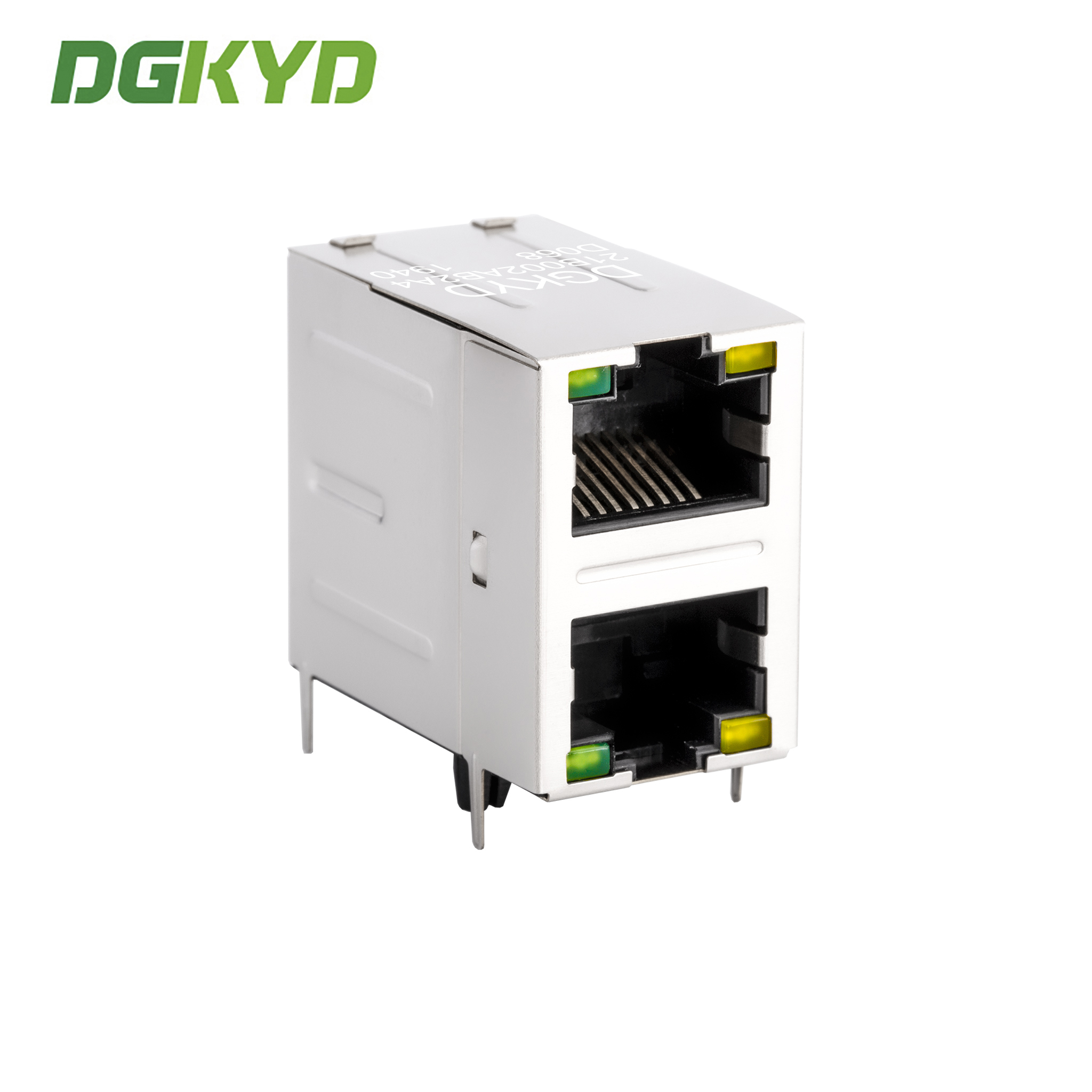

Imágenes del producto

Especificaciones técnicas

Tipo de interfaz: Conector RJ45 para Ethernet 10/100/1000BASE-T
Tipo: RJ45 con magnético incorporado
Frecuencia de trabajo: Alta frecuencia con características de filtrado y antiinterferencias.
Temperatura de trabajo: -40°C a 85°C
Temperatura de almacenamiento: -40°C a 85°C
Soldadura sin plomo: altura de soldadura por ola de hasta 265 °C

Capacidades de fabricación

Serie completa RJ45 de accesorios de circuito integrado, suministro directo del fabricante

Modo de negocio: Fabricante
Plazo de entrega: Aproximadamente dos semanas para pedidos estándar
Opciones de personalización:
- Luz indicadora LED (verde, amarillo, rojo, naranja, azul, LED bicolor)
- Escudo con dedos EMI o sin
- Relación de bobina del núcleo magnético.
- Opciones de diversificación de circuitos magnéticos.
- Contacto chapado en oro (FU, 3U, 6U, 15u, 30U, 50U)
- Material de la carcasa de plástico (PBT, PA46, PA9T, LCP)

Nuestros productos cumplen con los estándares de la industria en cuanto a propiedades eléctricas, dimensiones mecánicas y cumplimiento ambiental. ¡Su satisfacción es nuestro principal objetivo de servicio!

Preguntas frecuentes

P: ¿Es usted una empresa comercial o un fabricante?

R: Somos un fabricante. Bienvenido a visitar nuestra fábrica.

P: ¿Qué pasa con su plazo de entrega?

R: Para productos en stock, entrega dentro de 5-7 días hábiles después del pago. Para productos personalizados y agotados, el tiempo de entrega se confirma según la cantidad del pedido.

P: ¿Pueden proporcionar muestras? ¿Son gratis?

R: Sí. Normalmente proporcionamos de 2 a 3 muestras de productos estándar de forma gratuita para fines de prueba.

P: ¿Puedo ponerle mi propio logotipo?

R: Sí. Como fabricante con 11 años de experiencia en OEM, somos totalmente capaces de personalizar productos según sus especificaciones.
