Metal Shielded Four Port RJ45 Modular Jack 1000 Base-Tx with LED and PCB Mount

Contactar ahora

Jack modular de cuatro puertos RJ45 con LED y montaje de PCB

Cantidad de orden mínima :	Negociación	Precio :	Please contact us to get the latest price.
Detalles de empaquetado :	384Bandeja en cartón	Tiempo de entrega :	10 dias
Condiciones de pago :	T/T, D/P, D/A, L/C, Western Union,	Capacidad de la fuente :	100.000 unidades/día

Lugar de origen:	Dongguan de China	Nombre de la marca:	DGKYD
Certificación:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Número de modelo:	DGKYD114Q070AB2A1D3
Documento:	DGKYD114Q070AB2A1D3.pdf

Información detallada
Tipo de producto:	RJ45	Método de encapsulación:	1X4 paquete en línea
Estilo de montaje de PCB:	ADEREZO	Forma:	Rectángulo
Blindaje:	Latón	Material de carcasa de plástico:	PBT negro
Número de pines:	10	Número de núcleos:	8
Dimensión (mm):	59,06 * 21,1 * 13,65	Enchapado de oro en alfileres de contacto:	6U
Temperatura de funcionamiento:	- 40 ℃ ~ 85 ℃	Temperatura de almacenamiento:	- 40 ℃ ~ 85 ℃
Resaltar:	Conector modular RJ45 blindado de metal , Cuatro puertos de conector RJ45 , Conector RJ45 1000 Base-Tx

Descripción de producto

Cat 5 de cuatro puertos RJ45 Jack modular 1000 Base-Tx / G / Y LED Puerto blindado DGKYD114Q070AB2A1D3

Información sobre el producto

Número de la parte: El número de unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad.

Documentación del producto: DGKYD114Q070AB2A1D3.pdf

Parámetros técnicos

Parámetro	Valor	Parámetro	Valor
Número de la parte	El número de unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad.	Marca del producto	DGKYD/OEM/ODM
Tipo de producto	Conector modular	Estilo del conector	¿ Qué pasa?
Tipo de empujón	RJ45	Tipo de conector	Puente de conexión modular
Estilo de cerradura	Estándar	El cierre	TAB-BAJO
El filtro	Con filtro	Opción LED	Con LED
Color LED	Verde/amarillo	Paradas del panel	Con paradas de panel
Escondido	con protección metálica	Se aplica a:	Placas de circuitos impresos
Configuración del puerto	1X4 Puerto	Número de posiciones	10
Configuración del jack	1X4	Terminal por puerto	8
Material del escudo	Las demás aleaciones de cobre pre-tapadas con níquel	Orientación del montaje del PCB	Entrada lateral (ángulo derecho)
Plastificación de la zona de apareamiento de contacto	Oro 6 u	Material base de contacto	Fósforo Bronce
Materiales para el recubrimiento de la cola de soldadura	El plomo de estaño sobre el níquel	Estilo de montaje de PCB	A través del agujero
Método de terminación de la placa de PC	A través del ajuste de agujeros	Bloqueo de la tabla	Con/sin bloqueo de tablero
Materiales para la vivienda	Poliéster PBT	Color de la carcasa	Negro
Temperatura del material de la vivienda	Estándar	Calificación de inflamabilidad UL	Se aplican las siguientes condiciones:

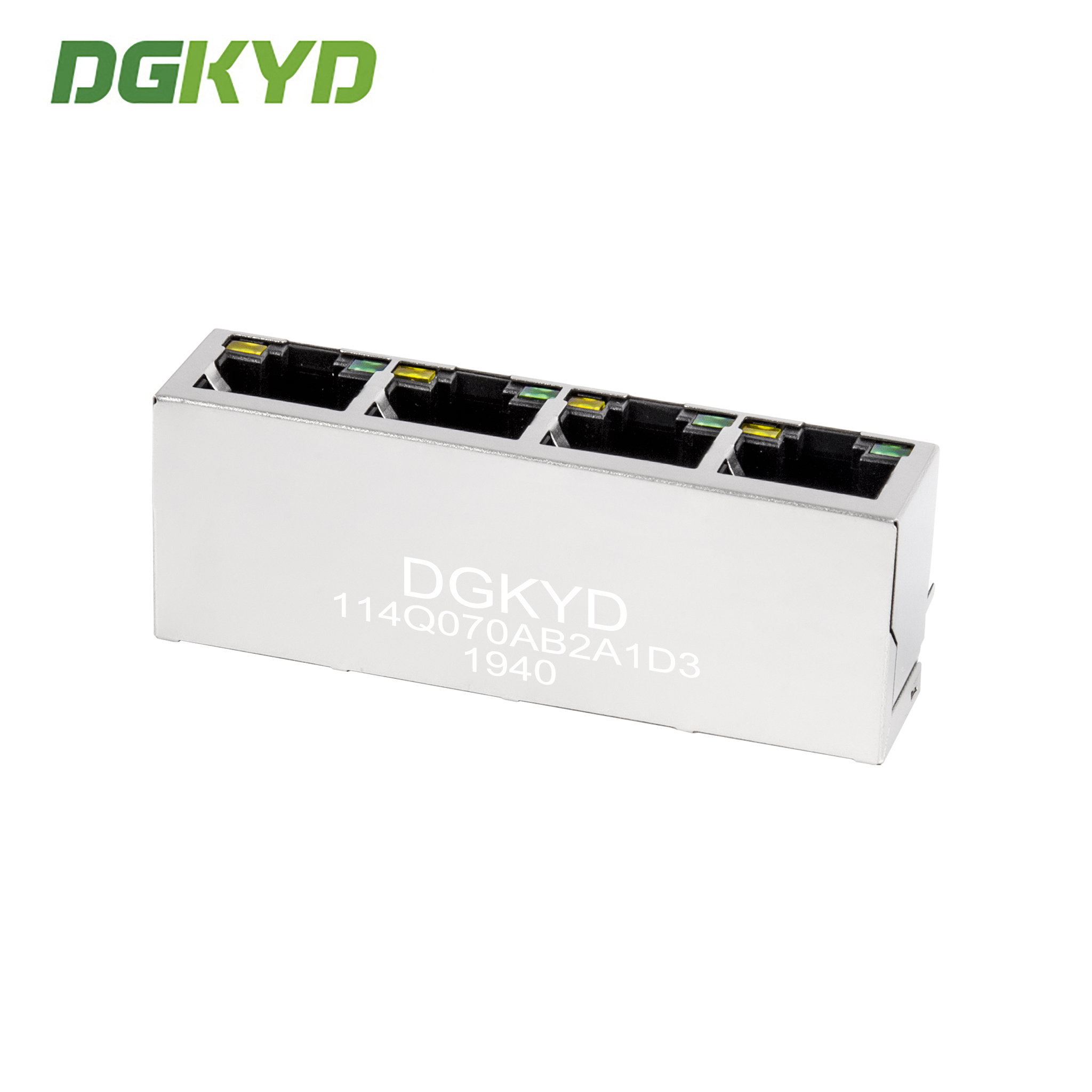

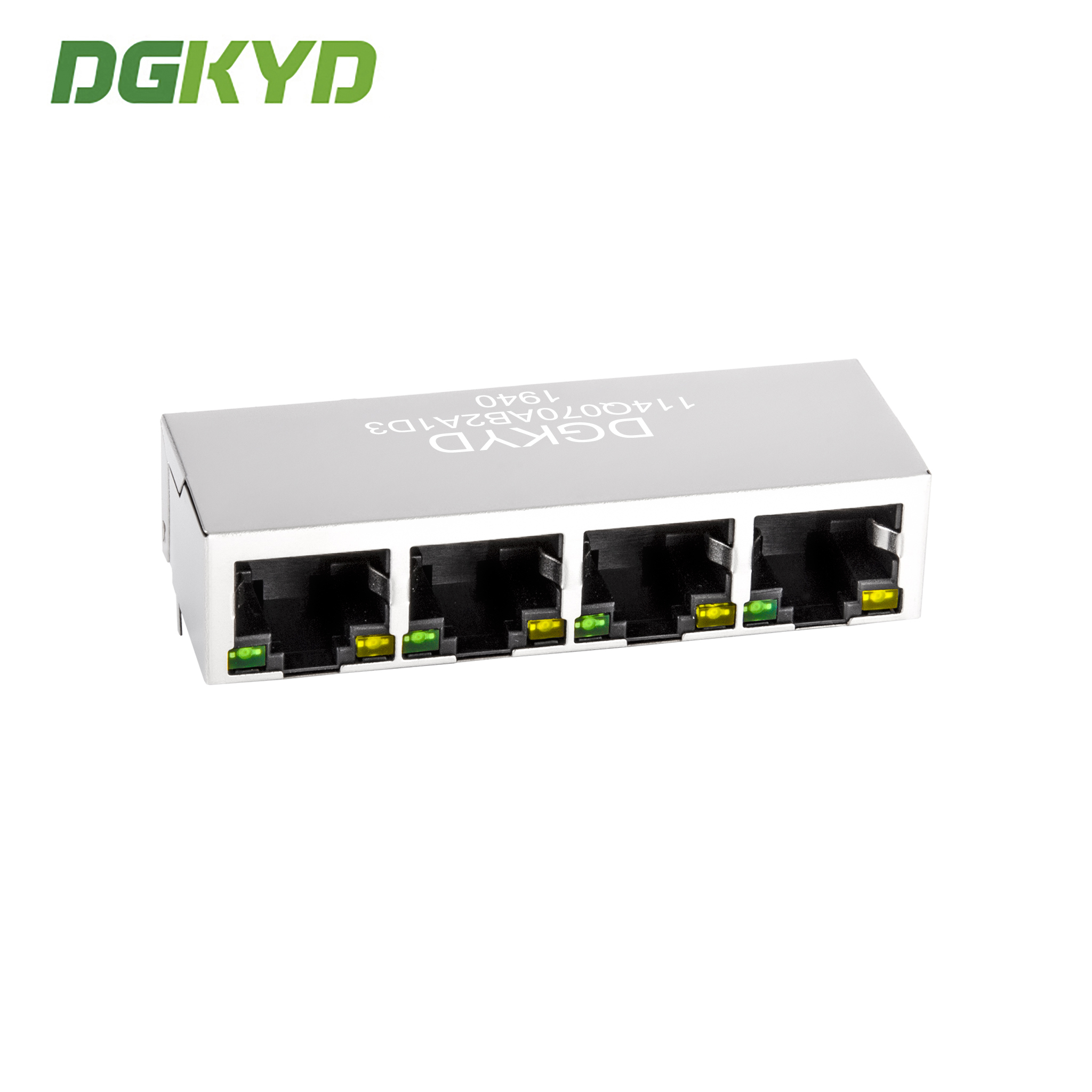

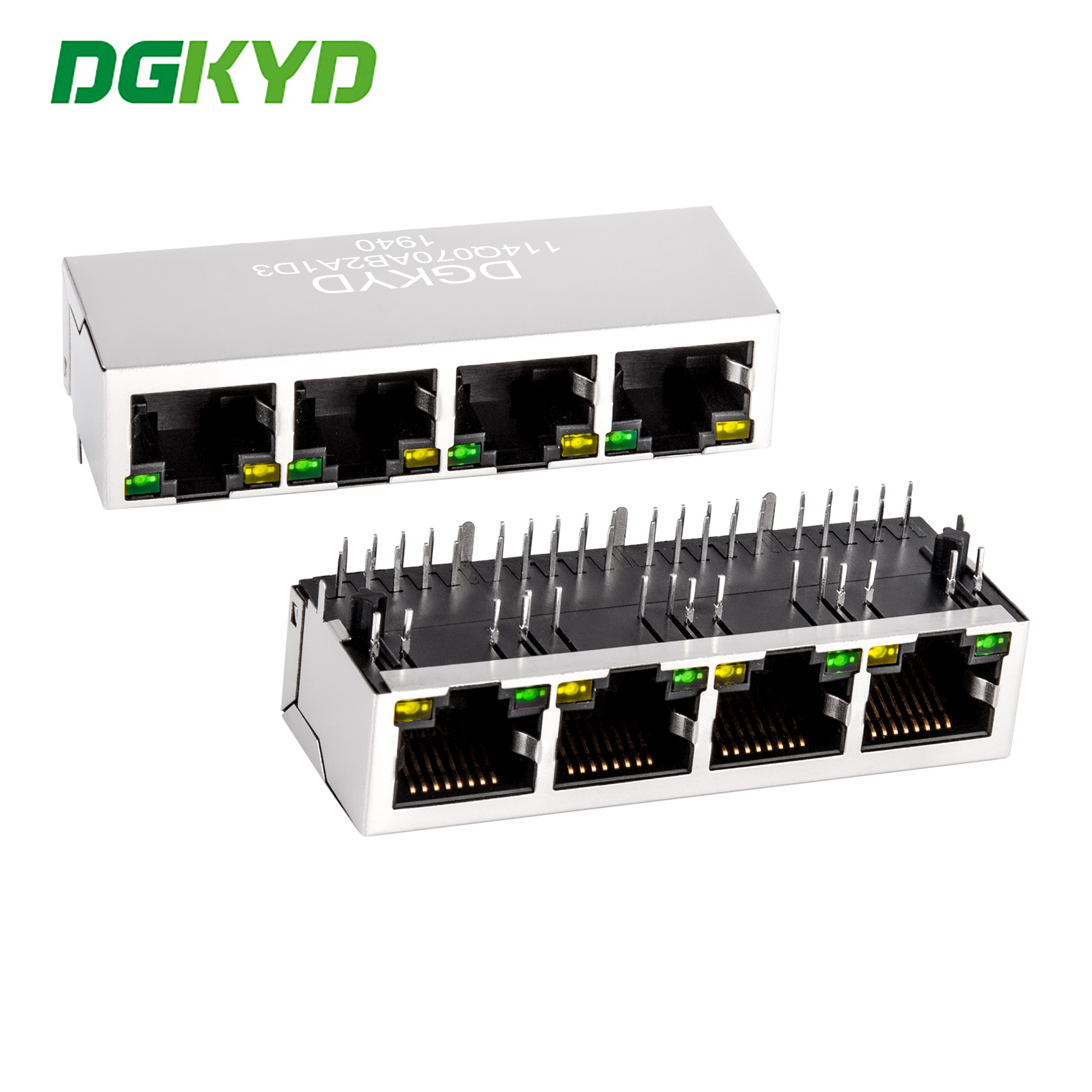

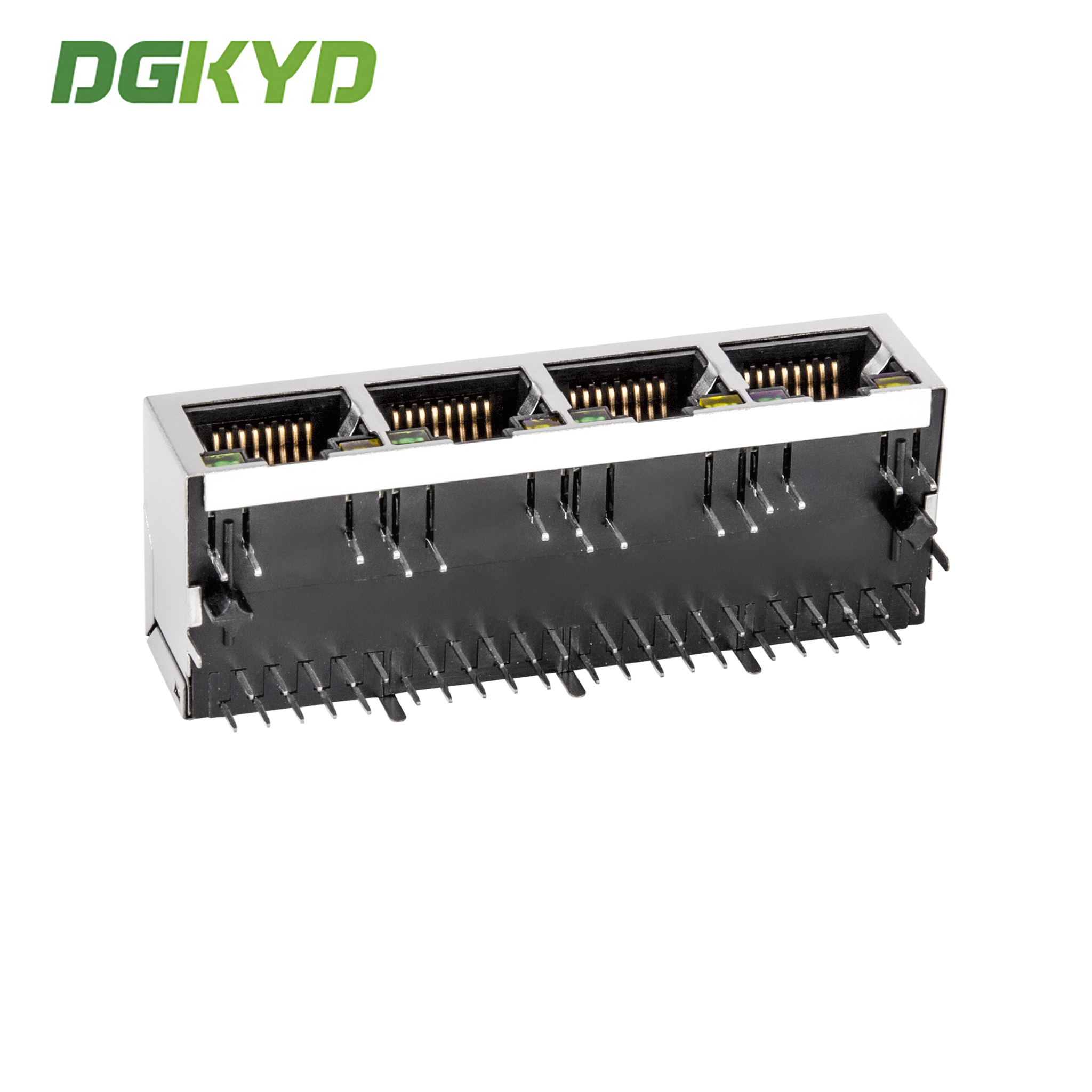

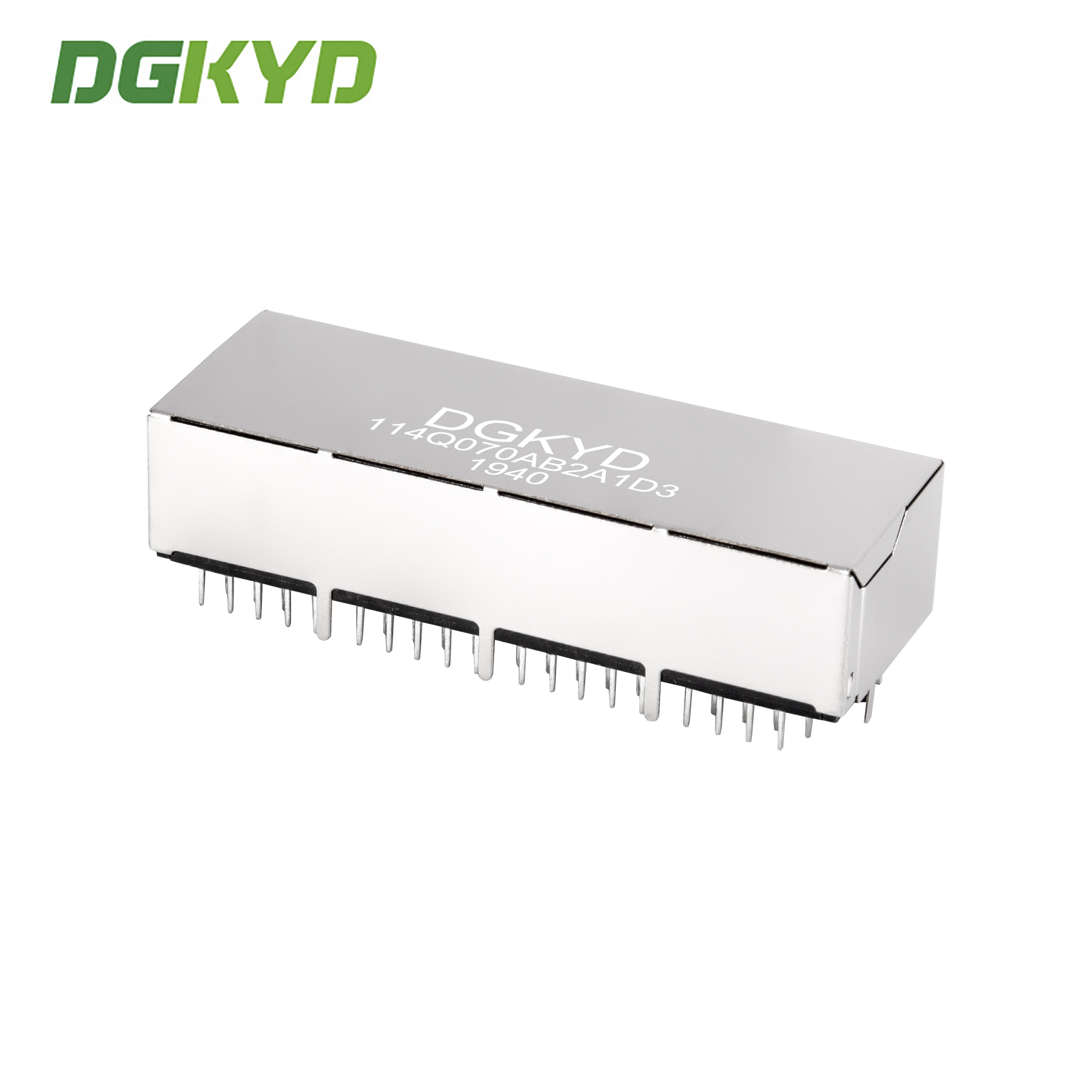

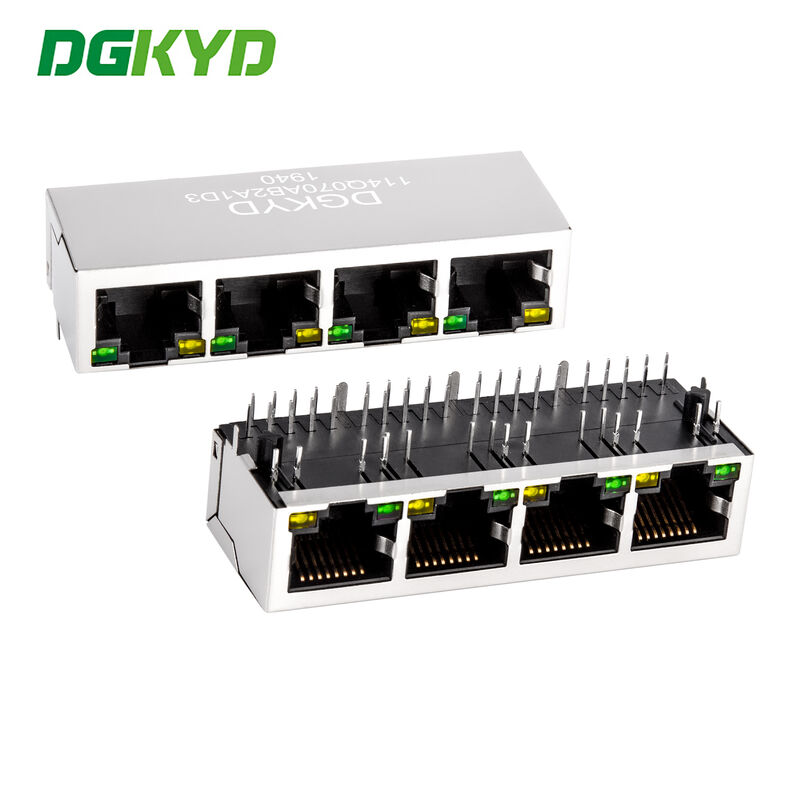

Imágenes del producto

Especificaciones técnicas

Tipo de interfaz: conector RJ45 para Ethernet 10/100/1000BASE-T
Tipo: RJ45 con magnetismo incorporado
Frecuencia de trabajo: alta frecuencia con características de filtración y antiinterferencia
Temperatura de trabajo: -40°C a 85°C
Temperatura de almacenamiento: -40°C a 85°C
Soldadura sin plomo: altura de soldadura en onda hasta 265°C

Capacidad de fabricación

RJ45 serie completa de accesorios de circuitos integrados, suministro directo del fabricante

Modo de operación: fabricante
Tiempo de entrega: Aproximadamente dos semanas para pedidos estándar
Opciones de personalización:
- Luz de indicador LED (verde, amarillo, rojo, naranja, azul, LED bicolor)
- Escudo con o sin dedos EMI
- Relación de bobina del núcleo magnético
- Opciones de diversificación de circuitos magnéticos
- Revestimiento con oro de contacto (FU, 3U, 6U, 15u, 30U, 50U)
- Material de carcasa de plástico (PBT, PA46, PA9T, LCP)

Nuestros productos cumplen con los estándares de la industria en cuanto a propiedades eléctricas, dimensiones mecánicas y cumplimiento ambiental.

Preguntas frecuentes

P: ¿Es usted una empresa comercial o un fabricante?

R: Somos un fabricante. Bienvenido a visitar nuestra fábrica.

P: ¿Qué hay de su tiempo de entrega?

R: Para los productos en stock, la entrega dentro de los 5-7 días hábiles después del pago. Para los productos personalizados y fuera de stock, el tiempo de entrega se confirma en función de la cantidad del pedido.

P: ¿Puede proporcionar muestras? ¿Son gratis?

R: Sí. Por lo general, proporcionamos 2-3 muestras de productos estándar de forma gratuita para fines de prueba.

P: ¿Puedo poner mi propio logotipo?

R: Sí. Como fabricante con 11 años de experiencia en OEM, somos plenamente capaces de personalizar productos según sus especificaciones.
