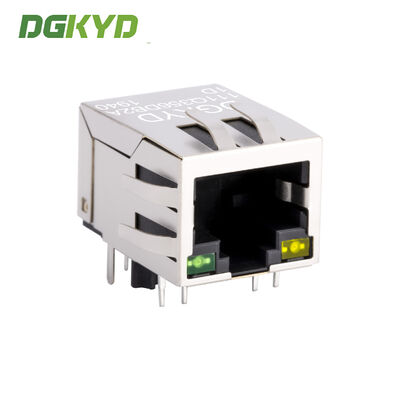

Single Port Gigabit Filter Shielded RJ45 Connector with Integrated Magnetics RJ45 Jack for PCB Mounting

Conector RJ45 blindado Gigabit de puerto único con magnéticos integrados, conector RJ45 para montaje en PCB

Contactar ahora

Conector RJ45 blindado Gigabit de puerto único con magnéticos integrados, conector RJ45 para montaje en PCB

Cantidad de orden mínima :	Negociación	Precio :	Please contact us to get the latest price.
Detalles de empaquetado :	Bandeja 1080 en cartón	Tiempo de entrega :	20 dias
Condiciones de pago :	T/T, D/P, D/A, L/C, Western Union,	Capacidad de la fuente :	100.000 unidades/día

Lugar de origen:	Dongguan de China	Nombre de la marca:	DGKYD
Certificación:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Número de modelo:	DGKYD111Q356DB2A1D
Documento:	DGKYD111Q356DB2A1D.pdf

Información detallada
Número de pieza:	Conector de Ethernet RJ45 de la INMERSIÓN	Método de encapsulación:	Paquete único en línea
Solicitud:	tarjeta de circuito impreso	Material:	PBT
Orientación:	Ángulo de 90° (derecha)	Número de pines:	10
Dimensión (mm):	1621.113.45	Número de modelo:	Conectores jack
Temperatura de almacenamiento:	- 40 ℃ ~ 85 ℃	Velocidad de los usos:	10/100 base-T, AutoMDIX
Dirección de la etiqueta del conector Rj45:	Toque hacia abajo
Resaltar:	Solo conector portuario RJ45 , Filtro Gigabit Conector RJ45 , Conector protegido RJ45

Descripción de producto

Descripción del Producto

Conector RJ45 de un solo puerto con filtro Gigabit integrado y zócalo de red blindado. Diseñado para una conectividad Ethernet fiable de alta velocidad con magnetismo incorporado para la integridad de la señal y supresión de EMI.

Número de Parte: DGKYD111Q356DB2A1D

Descargar Hoja de Datos del Producto (PDF)

Parámetros Técnicos

Número de Parte	DGKYD111Q356DB2A1D	Marca	DGKYD / OEM / ODM
Tipo de Producto	Conector-Modular	Estilo del Conector	Jack
Tipo de Jack	RJ45	Tipo de Conector	Jack Modular
Estilo del Pestillo	Estándar	Pestillo	TAB-ABAJO
Filtro	Con Filtro	Opción de LED	Con LED
Color del LED	Verde / Amarillo	Topes de Panel	Con Topes de Panel
Blindado	Con Blindaje Metálico	Se Aplica a	Placa de Circuito Impreso
Configuración del Puerto	Puerto Único	Número de Posiciones	10
Configuración del Jack	1X1	Terminales por Puerto	8
Material del Blindaje	Aleación de Cobre Preplateada con Níquel	Orientación de Montaje en PCB	Entrada Lateral (Ángulo Recto)
Recubrimiento del Área de Acoplamiento del Contacto	Oro 6u	Material Base del Contacto	Bronce Fosforado
Material de Recubrimiento de la Cola de Soldadura del Contacto	Estaño-Plomo sobre Níquel	Estilo de Montaje en PCB	Through Hole
Método de Terminación a Placa de Circuito	Through Hole-Press-Fit	Bloqueo de Placa	Con / Sin Bloqueo de Placa
Material de la Carcasa	PBT Poliéster	Color de la Carcasa	Negro
Temperatura del Material de la Carcasa	Estándar	Clasificación de Inflamabilidad UL	UL 94V-0

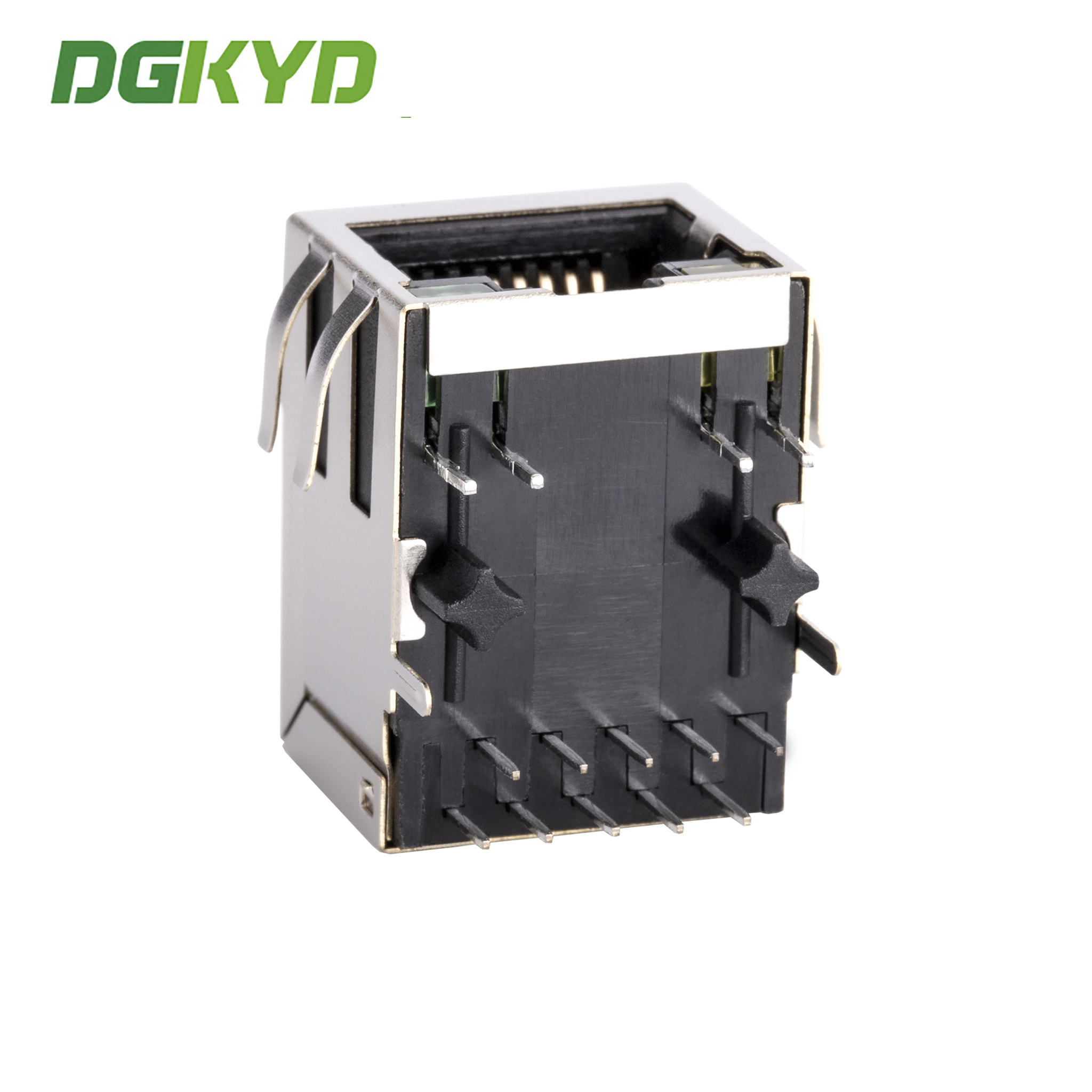

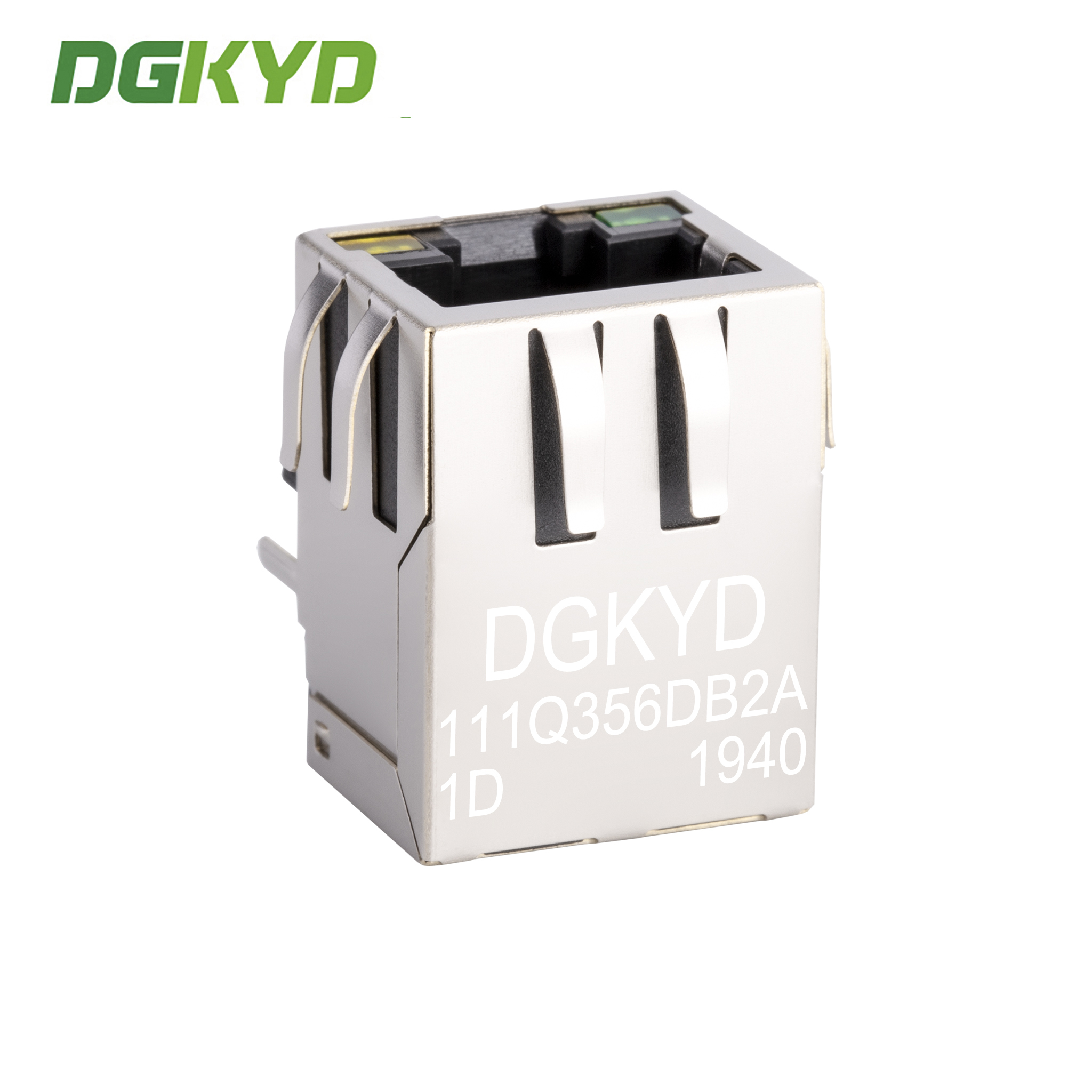

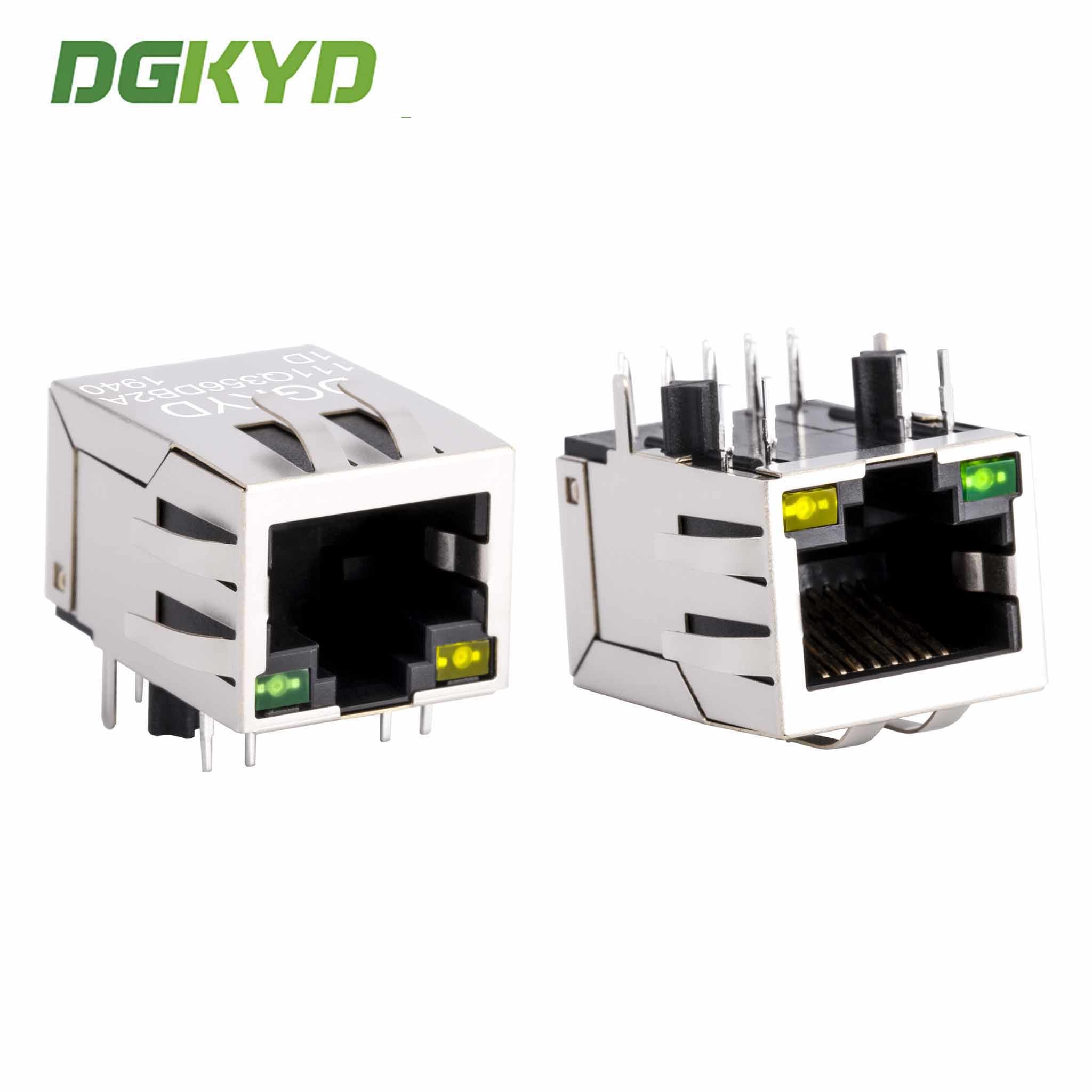

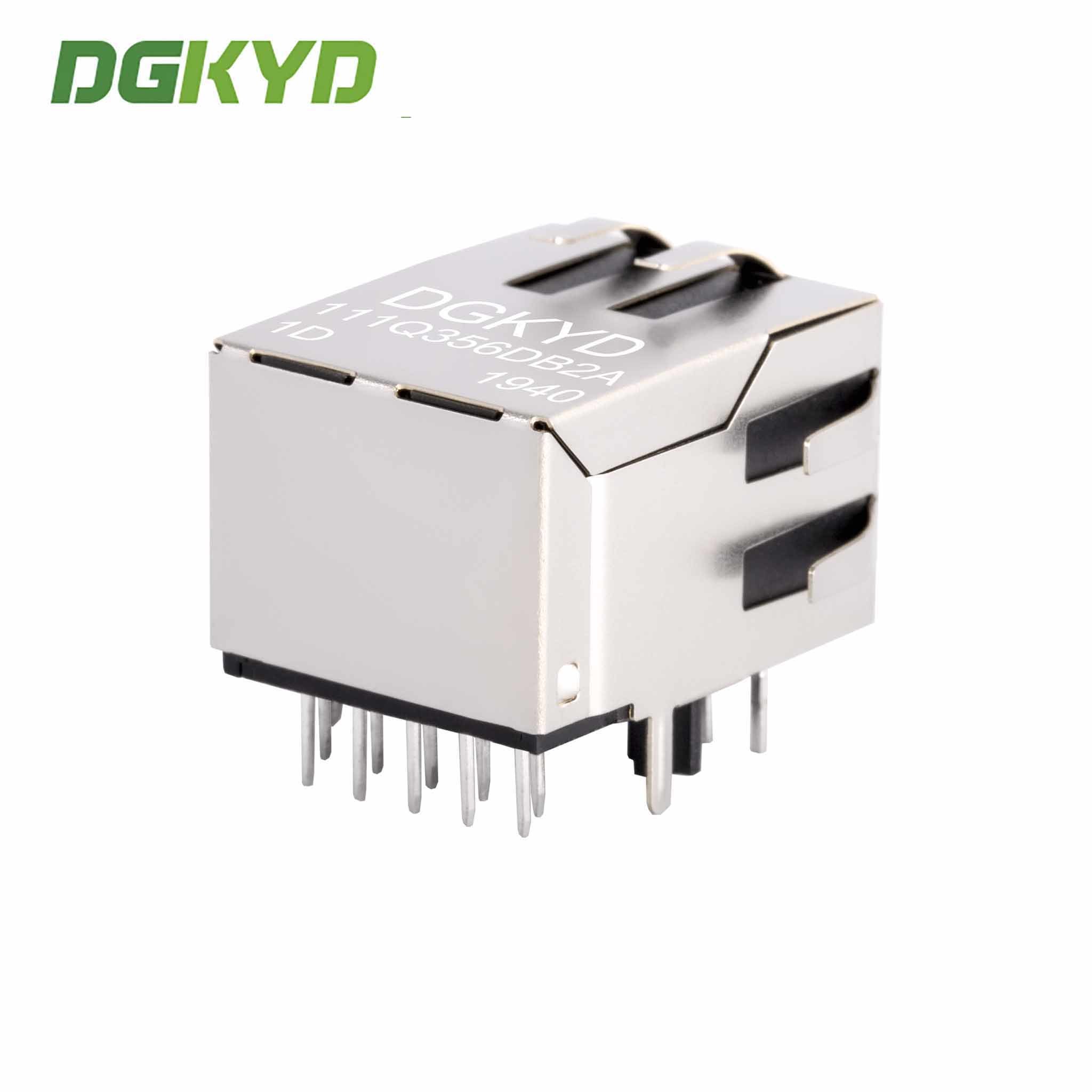

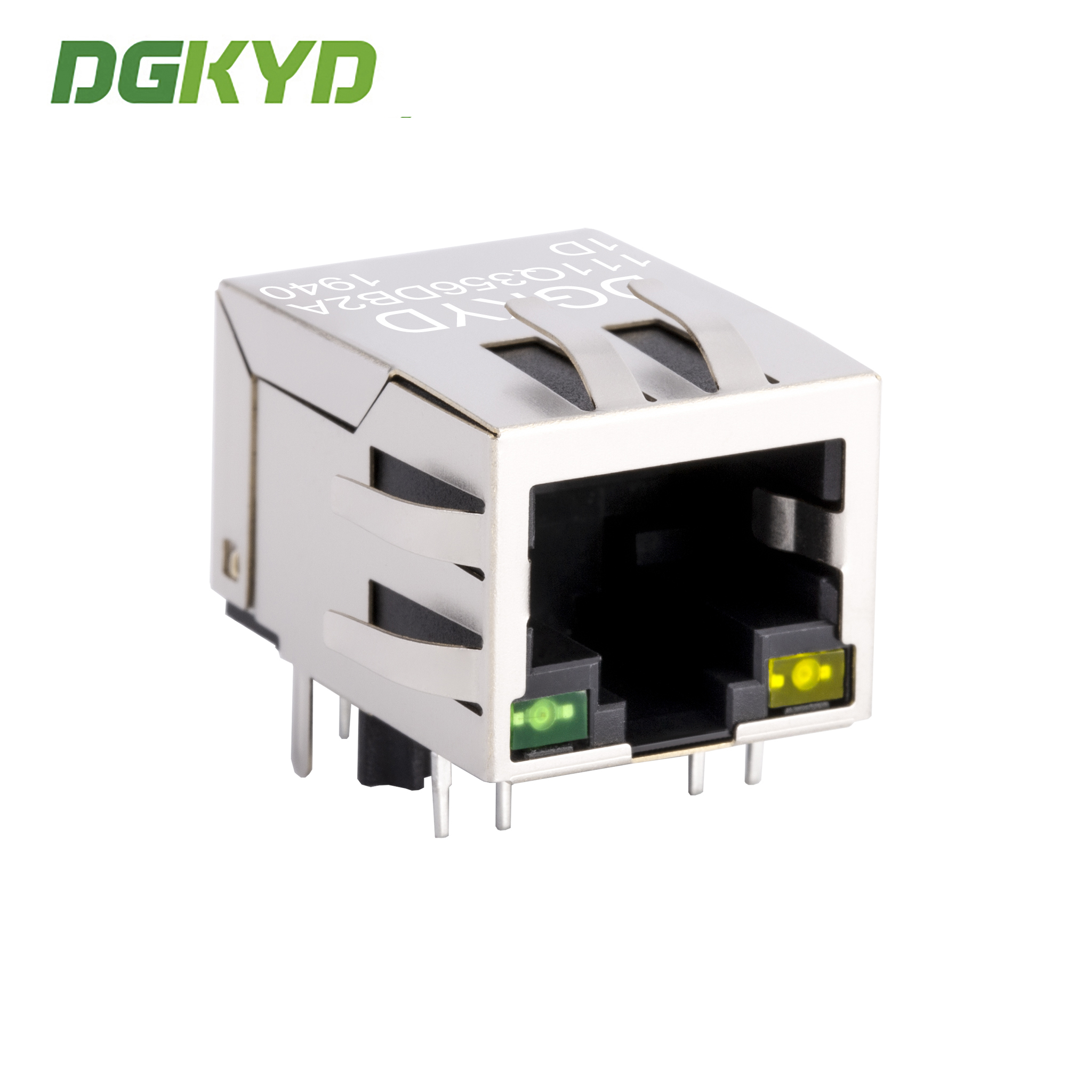

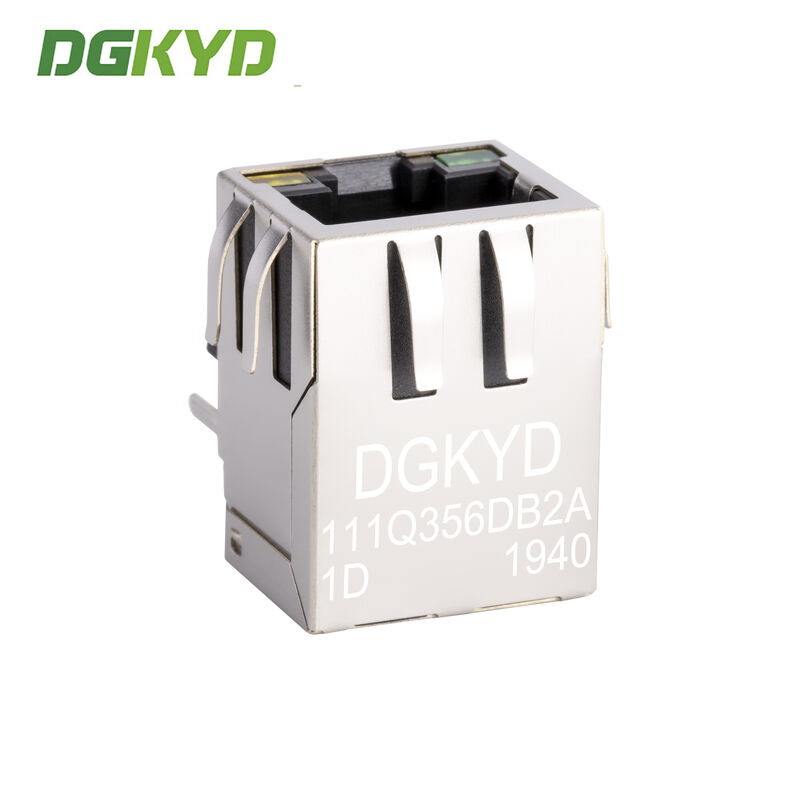

Imágenes del Producto

Especificaciones Técnicas

Tipo de Interfaz: Conector RJ45 para Ethernet 10/100/1000BASE-T
Tipo: RJ45 con magnetismo incorporado
Frecuencia de Trabajo: Alta frecuencia con filtrado y características anti-interferencia
Temperatura de Trabajo: -40°C a 85°C
Temperatura de Almacenamiento: -40°C a 85°C
Soldadura sin Plomo: Soldadura por ola a una altura de hasta 265°C

Capacidades de Fabricación

Serie completa de accesorios de circuito integrado RJ45, suministro directo del fabricante.

Modo de Negocio: Fabricante
Tiempo de Entrega: Aproximadamente dos semanas para pedidos estándar
Opciones de Personalización:
- Indicador LED (LED verde, amarillo, rojo, naranja, azul, bicolor)
- Blindaje con o sin dedos EMI
- Relación de bobina del núcleo magnético
- Opciones de diversificación del circuito magnético
- Recubrimiento de oro de contacto (FU, 3U, 6U, 15U, 30U, 50U)
- Material de la carcasa de plástico (PBT, PA46, PA9T, LCP)

Nuestros productos cumplen con los estándares de la industria en cuanto a propiedades eléctricas, dimensiones mecánicas y cumplimiento ambiental. Su satisfacción es nuestro principal objetivo de servicio.

Preguntas Frecuentes

P: ¿Son ustedes una empresa comercial o un fabricante?

R: Somos un fabricante. Bienvenidos a visitar nuestra fábrica.

P: ¿Qué hay de su tiempo de entrega?

R: Para productos en stock, entrega dentro de 5-7 días hábiles después del pago. Para productos personalizados y fuera de stock, el tiempo de entrega se confirma según la cantidad del pedido.

P: ¿Pueden proporcionar muestras? ¿Son gratuitas?

R: Sí. Normalmente proporcionamos 2-3 muestras de productos estándar de forma gratuita para fines de prueba.

P: ¿Puedo poner mi propio logo en él?

R: Sí. Como fabricante con 11 años de experiencia en OEM, somos totalmente capaces de personalizar productos según sus especificaciones.
