Single Port 100M Integrated Transformer 12Pin RJ45 Shielded Connector Ethernet Filter Modular Jack

Contactar ahora

Conector modular RJ45 blindado con transformador integrado de 100M de un solo puerto y 12 pines para filtro Ethernet

Cantidad de orden mínima :	Negociación	Precio :	Please contact us to get the latest price.
Detalles de empaquetado :	1200Tray en cartón	Tiempo de entrega :	10 dias
Condiciones de pago :	T/T, D/P, D/A, L/C, Western Union,	Capacidad de la fuente :	100.000 unidades/día

Lugar de origen:	Dongguan de China	Nombre de la marca:	DGKYD
Certificación:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Número de modelo:	El objetivo de las medidas de seguridad es garantizar la seguridad de los vehículos.
Documento:	DGKYD811B255FF5A2D057.pdf

Información detallada
tipo de producto:	RJ45	Método de encapsulación:	Paquete único en línea
Estilo de montaje de PCB:	ADEREZO	Forma:	Rectángulo
Blindaje:	Sí	Material de carcasa de plástico:	PA66 negro
Número de pines:	12	Número de núcleos:	8
Dimensión (mm):	17.78 * 24.13 * 11.3	Enchapado de oro en alfileres de contacto:	6U
Temperatura de funcionamiento:	- 40 ℃ ~ 85 ℃	Temperatura de almacenamiento:	- 40 ℃ ~ 85 ℃
Resaltar:	Conector blindado RJ45 de un solo puerto , Conector modular RJ45 de transformador integrado de 100 M , Conector blindado RJ45 de 12 pines

Descripción de producto

Resumen del producto

Filtro Ethernet de transformador integrado de 100M de puerto único con interfaz de red RJ45 de 12 pines — Número de pieza: DGKYD811B255FF5A2D057.

Este conector de jack modular integra magnetismo y filtrado dentro de un paquete compacto de montaje en PCB en ángulo recto, diseñado para una conectividad Ethernet 10/100BASE-T confiable.

Documentación del producto: DGKYD811B255FF5A2D057.pdf

Parámetros técnicos

Número de pieza	DGKYD811B255FF5A2D057	Marca	DGKYD / OEM / ODM
Tipo de producto	Conector-Modular	Estilo del conector	Jack
Tipo de Jack	RJ45	Tipo de conector	Jack Modular
Estilo del pestillo	Estándar	Pestillo	TAB-ARRIBA
Filtro	Con Filtro	Opción LED	Con LED
Color del LED	Verde / Naranja-Amarillo	Topes de panel	Con Topes de Panel
Blindado	Con Blindaje Metálico	Se aplica a	Placa de Circuito Impreso
Configuración del puerto	Puerto Único	Número de posiciones	12
Configuración del Jack	1X1	Terminales por puerto	8
Material del blindaje	Aleación de cobre preplateada con níquel	Orientación de montaje en PCB	Entrada lateral (ángulo recto)
Recubrimiento del área de acoplamiento de contacto	Oro 6u	Material base del contacto	Bronce fosforado
Material de recubrimiento del contacto de la cola de soldadura	Estaño-Plomo sobre Níquel	Estilo de montaje en PCB	Through Hole
Método de terminación a la placa de PC	Through Hole-Press-Fit	Bloqueo de placa	Con / Sin bloqueo de placa
Material de la carcasa	Poliéster PA66	Color de la carcasa	Negro
Temperatura del material de la carcasa	Estándar	Clasificación de inflamabilidad UL	UL 94V-0

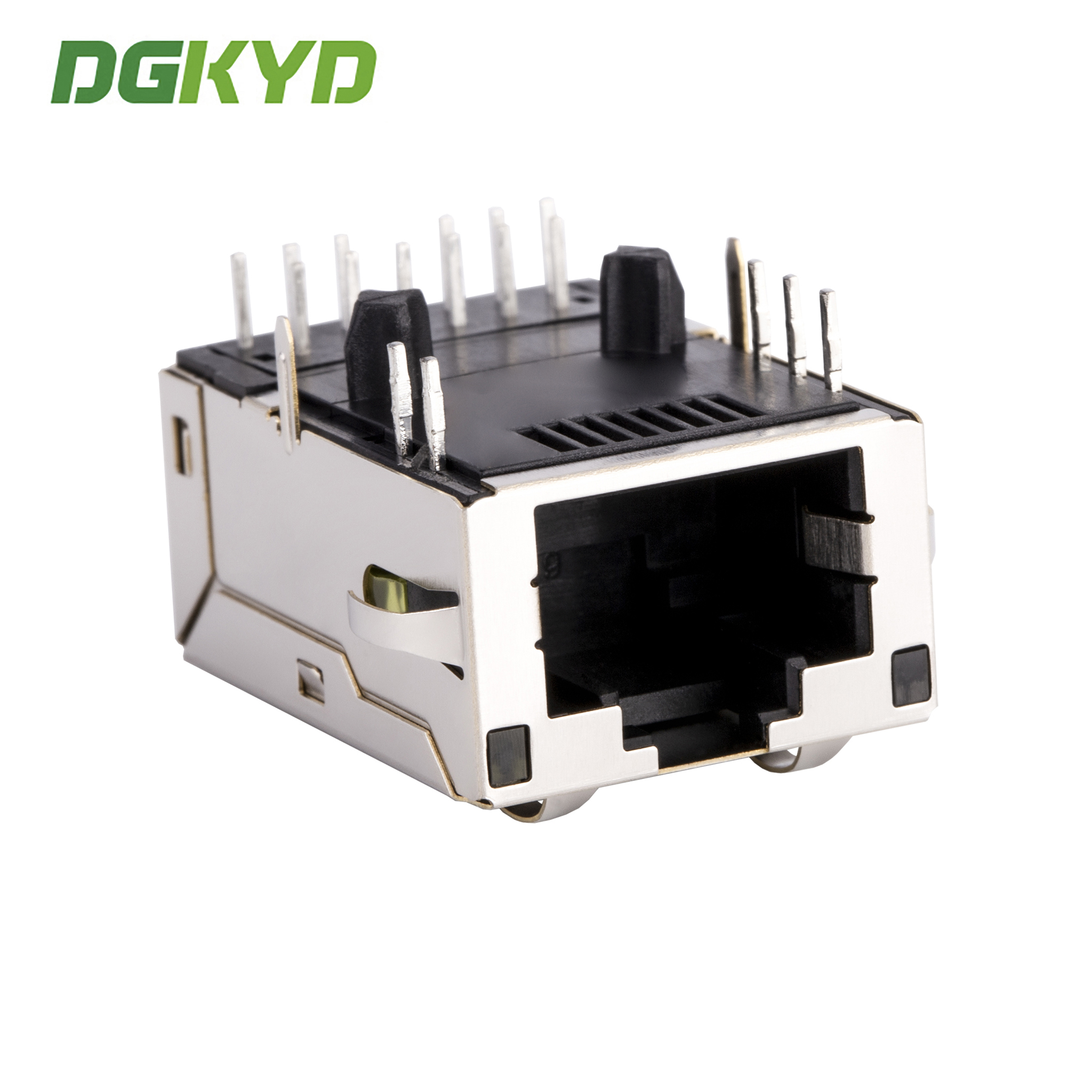

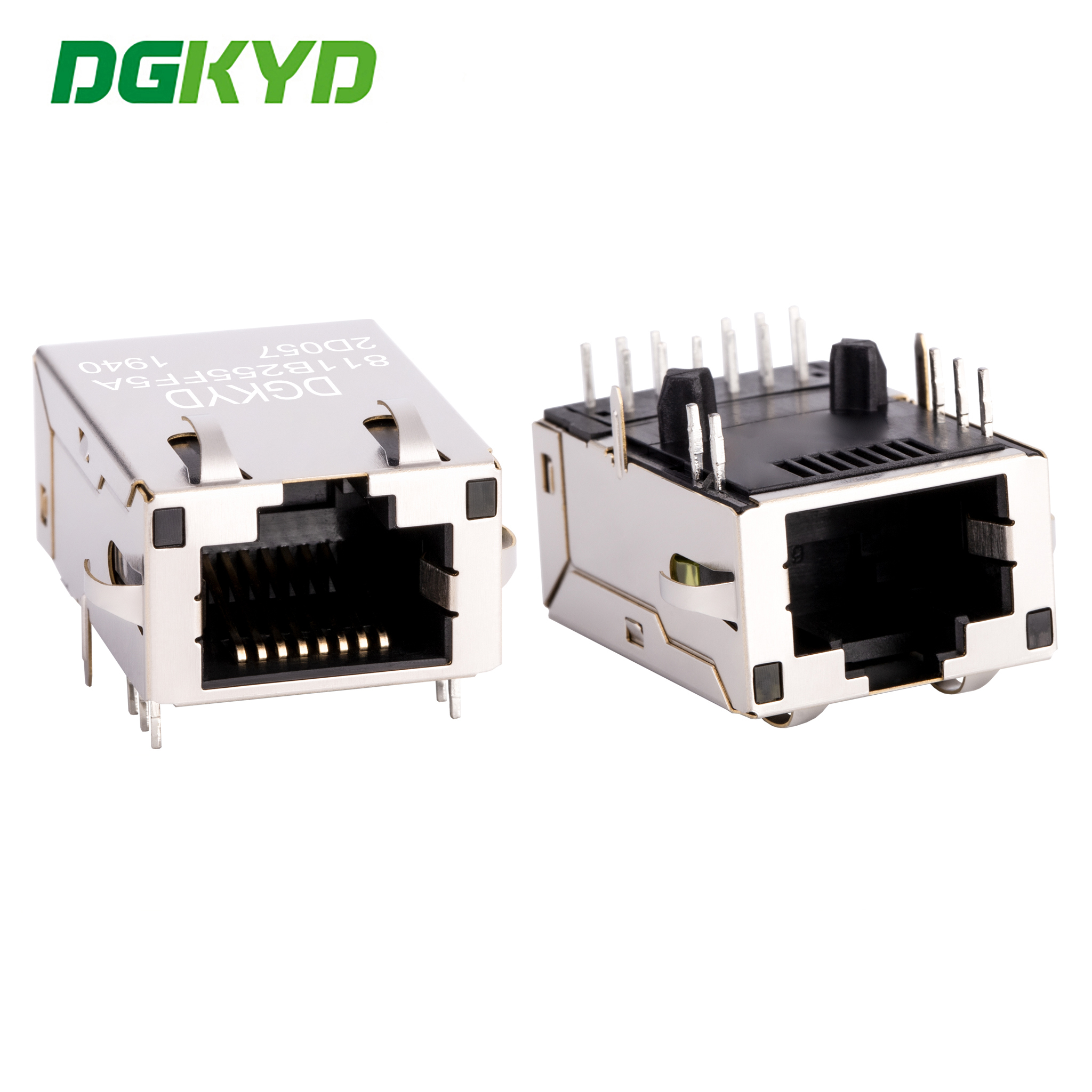

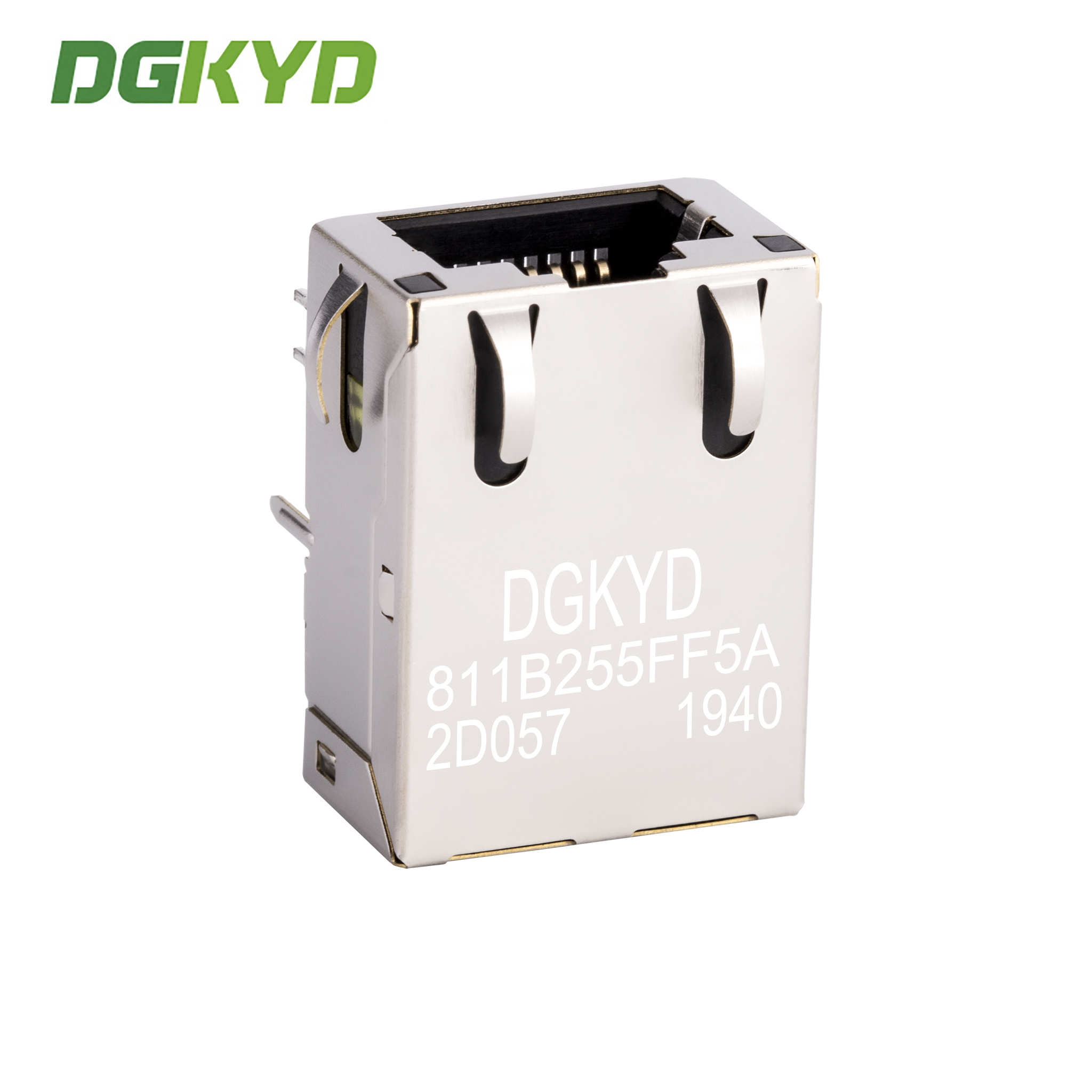

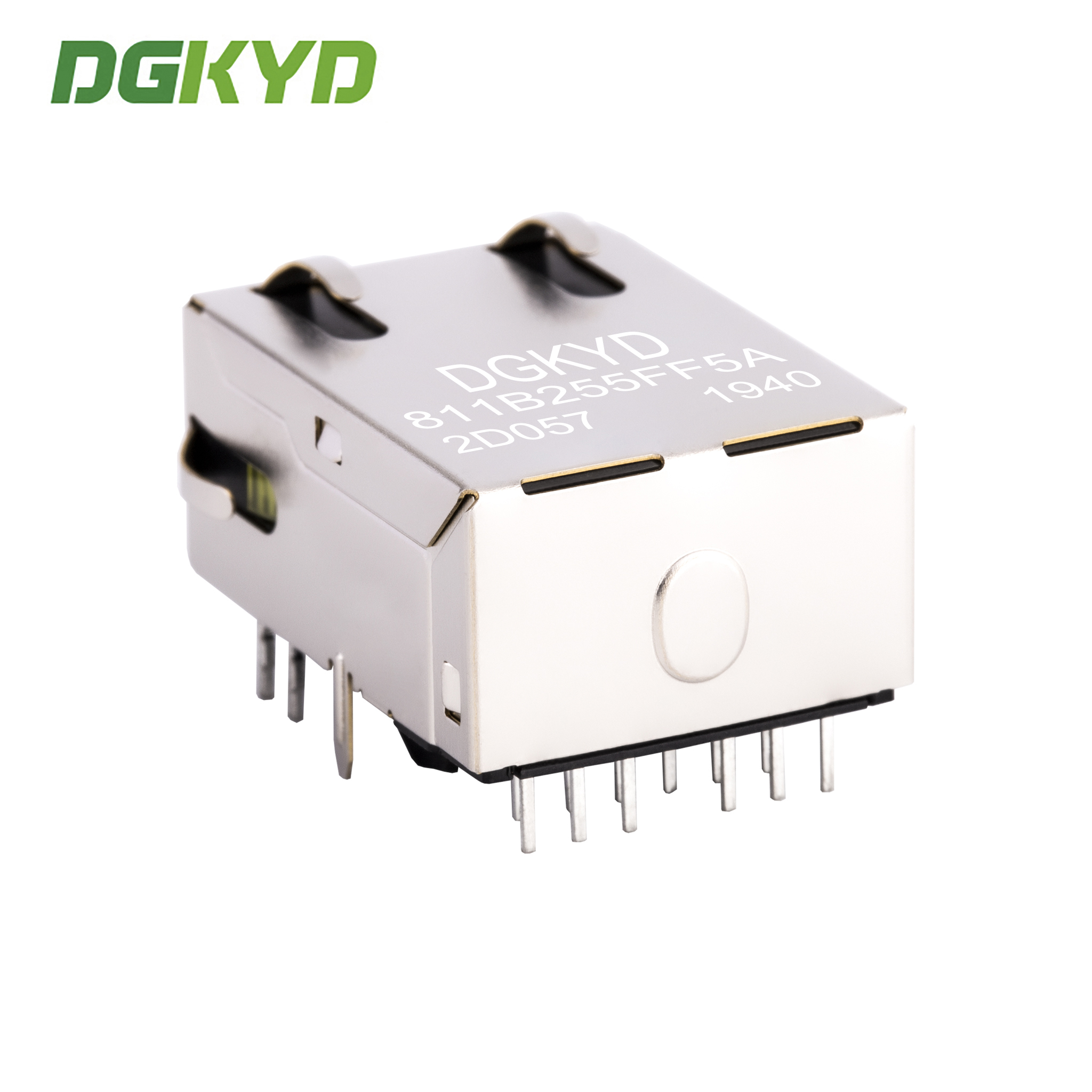

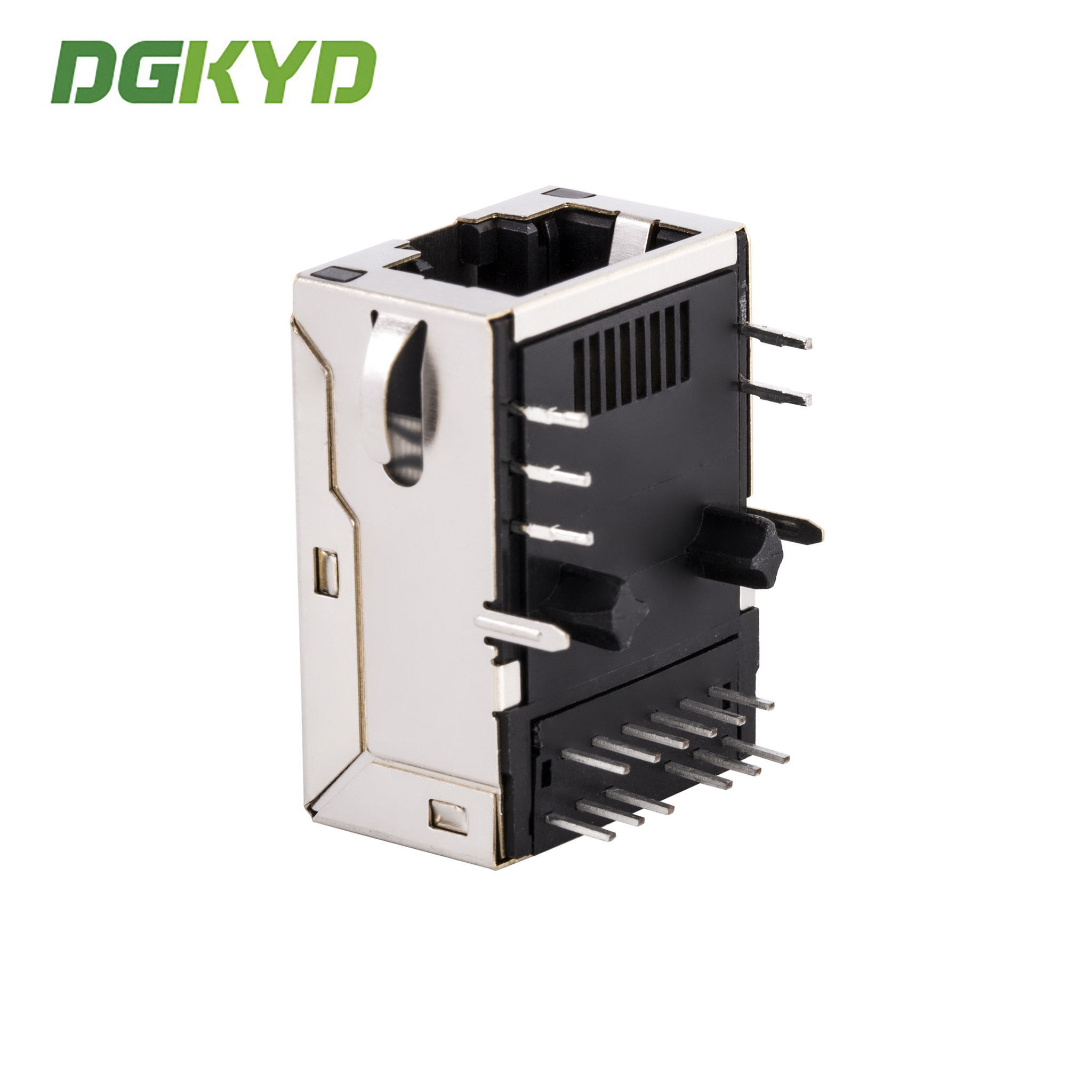

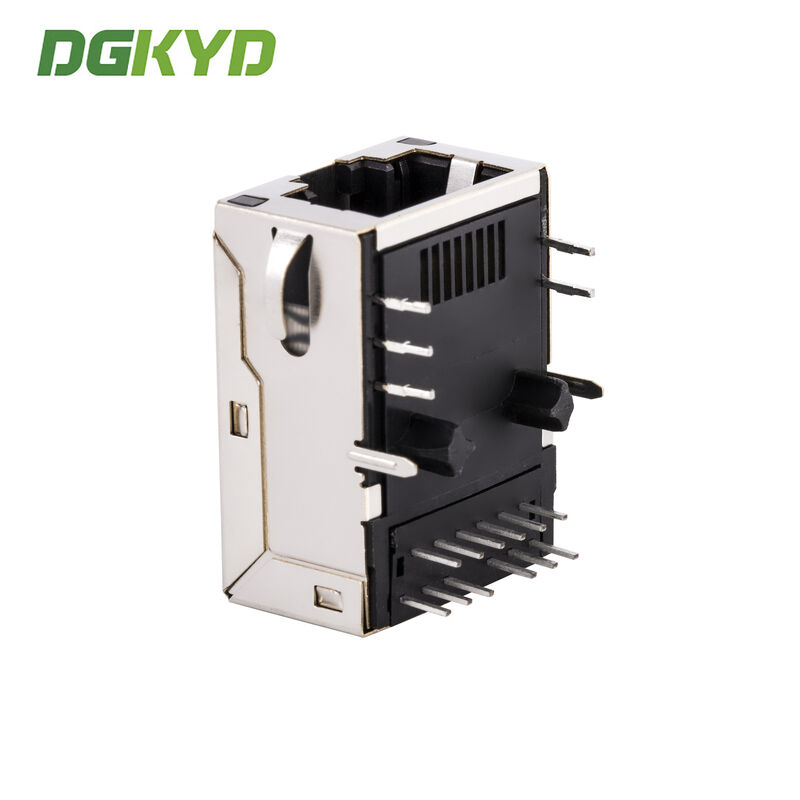

Imágenes del producto

Especificaciones técnicas

Tipo de interfaz: Conector RJ45 para Ethernet 10/100/1000BASE-T
Tipo: RJ45 con magnetismo incorporado
Frecuencia de trabajo: Alta frecuencia con filtrado y características antiinterferencias
Temperatura de trabajo: -40°C a 85°C
Temperatura de almacenamiento: -40°C a 85°C
Soldadura sin plomo: Soldadura por ola hasta 265°C

Capacidades de fabricación

Accesorios de circuito integrado completos RJ45, suministro directo del fabricante.

Modo de negocio: Fabricante
Tiempo de entrega: Aproximadamente dos semanas para pedidos estándar
Opciones de personalización:
- Luz indicadora LED (LED verde, amarillo, rojo, naranja, azul, bicolor)
- Blindaje con o sin dedos EMI
- Relación de bobina del núcleo magnético
- Opciones de diversificación del circuito magnético
- Recubrimiento de oro de contacto (FU, 3U, 6U, 15u, 30U, 50U)
- Material de la carcasa de plástico (PBT, PA46, PA9T, LCP)

Nuestros productos cumplen con los estándares de la industria para propiedades eléctricas, dimensiones mecánicas y cumplimiento ambiental. Su satisfacción es nuestro principal objetivo de servicio.

Preguntas frecuentes

P: ¿Son una empresa comercial o un fabricante?

R: Somos un fabricante. Bienvenido a visitar nuestra fábrica.

P: ¿Qué pasa con su tiempo de entrega?

R: Para productos en stock, entrega dentro de 5 a 7 días hábiles después del pago. Para productos personalizados y fuera de stock, el tiempo de entrega se confirma según la cantidad del pedido.

P: ¿Pueden proporcionar muestras? ¿Son gratuitas?

R: Sí. Normalmente proporcionamos 2-3 muestras de productos estándar de forma gratuita para fines de prueba.

P: ¿Puedo poner mi propio logo en él?

R: Sí. Como fabricante con 11 años de experiencia en OEM, somos totalmente capaces de personalizar productos según sus especificaciones.
