Interfaz de red RJ45 de puertos únicos Gigabit con luz LED y PIN 4.06 DGKYD111Q068AB2A1D

Cantidad de orden mínima : 1 pieza Precio : Please contact us to get the latest price.
Detalles de empaquetado : Bandeja en cartón Tiempo de entrega : 10 días
Condiciones de pago : T/T, D/P, D/A, L/C, Western Union, Capacidad de la fuente : 100K piezas/día
Lugar de origen: DongGuan de China Nombre de la marca: DGKYD
Certificación: RoHS/CE/UL/FCC/CE/ISO9001/ISO14001 Número de modelo: El número de unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las

Información detallada

Tipo de componente: Conector de PCB Magnético:
Categoría de rendimiento: 5,5E Nombre del producto: Jack magnético, Jack modular 8/8, RJ45
Estilo de montaje de PCB: ADEREZO Blindaje: fosfor de cobre níquel
Material de carcasa de plástico: PBT negro Número de pines: 10
Temperatura de funcionamiento: - 40 ℃ ~ 85 ℃ Enchapado de oro en alfileres de contacto: 6U
Método de encapsulación: Paquete único en línea
Resaltar:

Interfaz de red RJ45 con pin flush

,

Interfaz de red de puertos únicos RJ45

,

Interfaz de red de luz LED RJ45

Descripción de producto

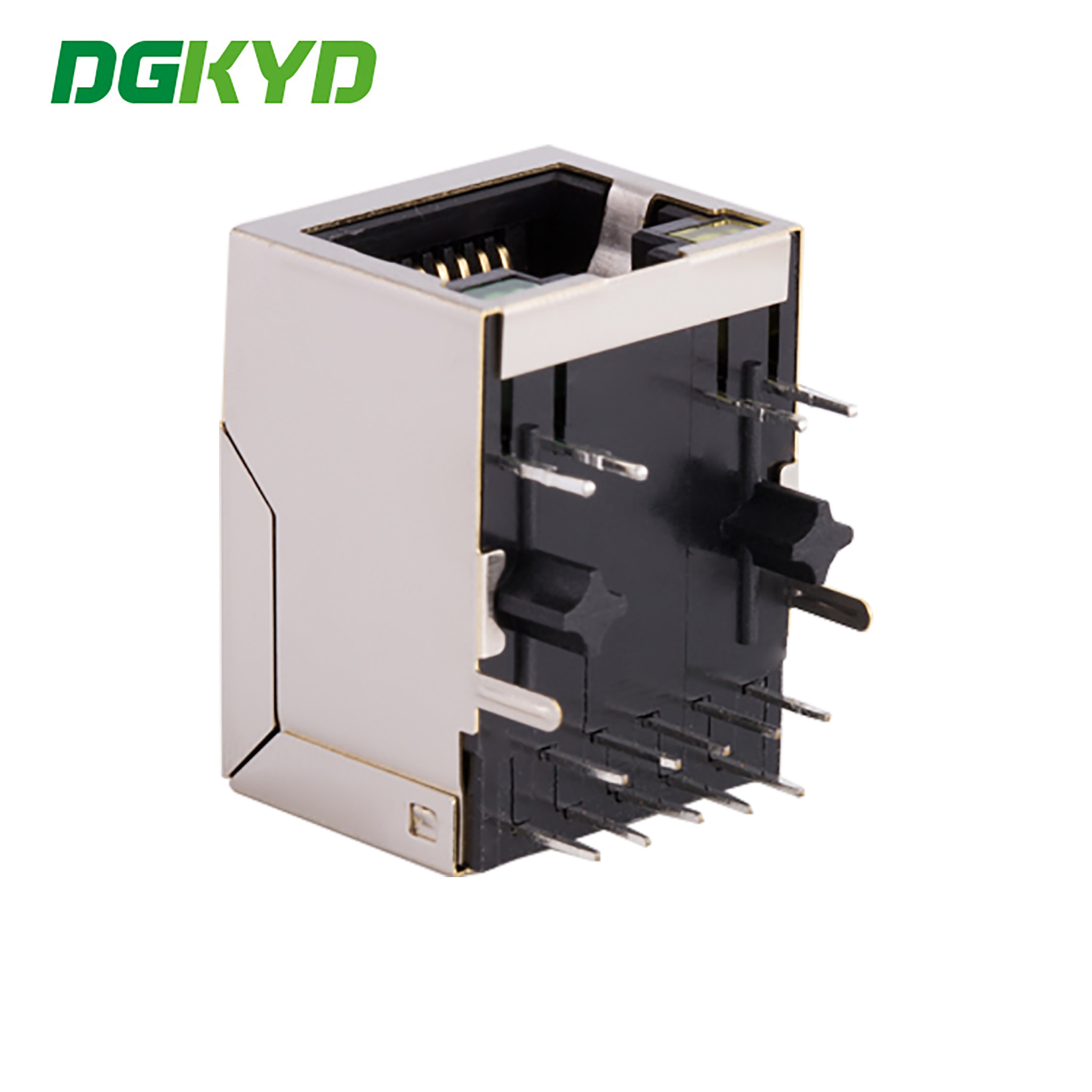

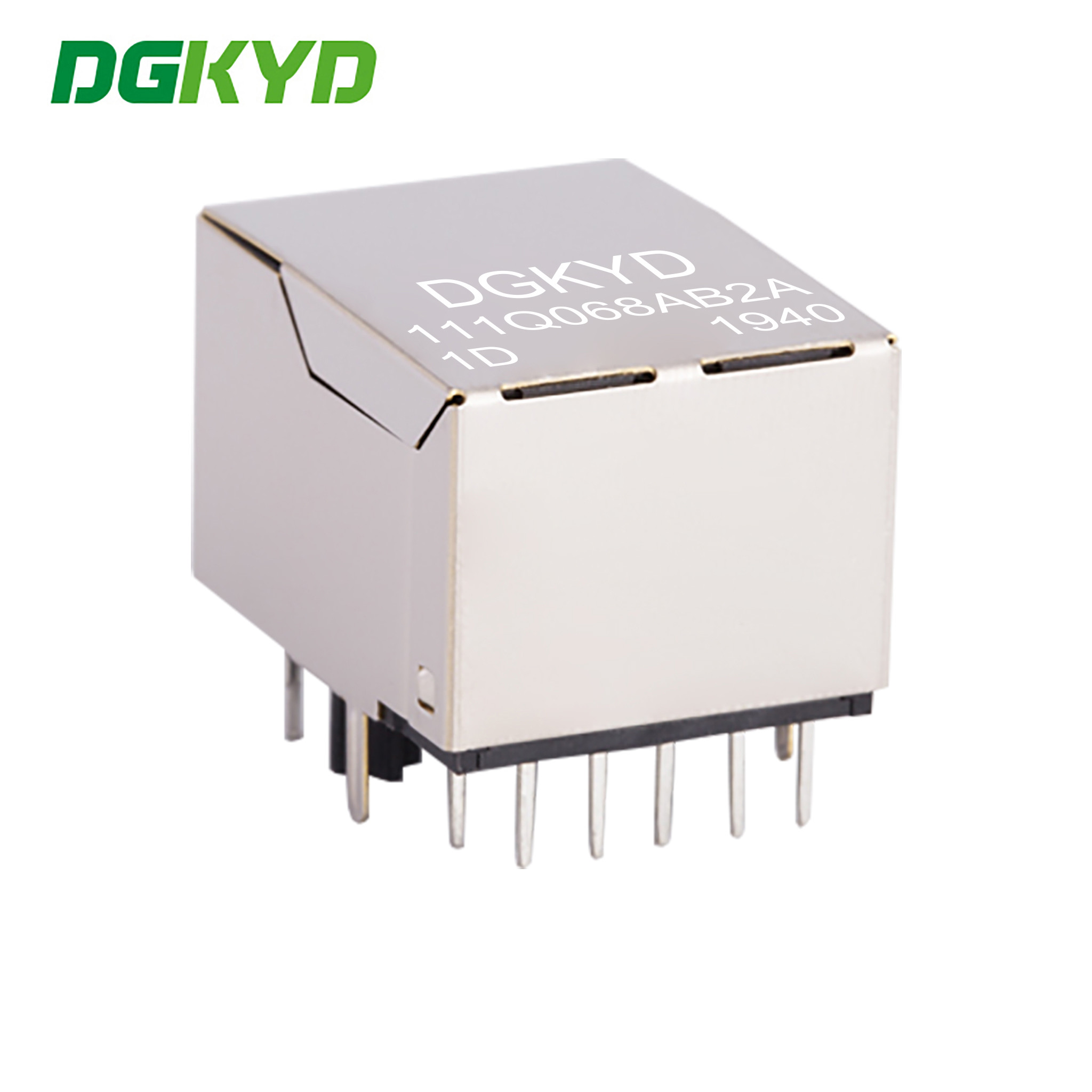

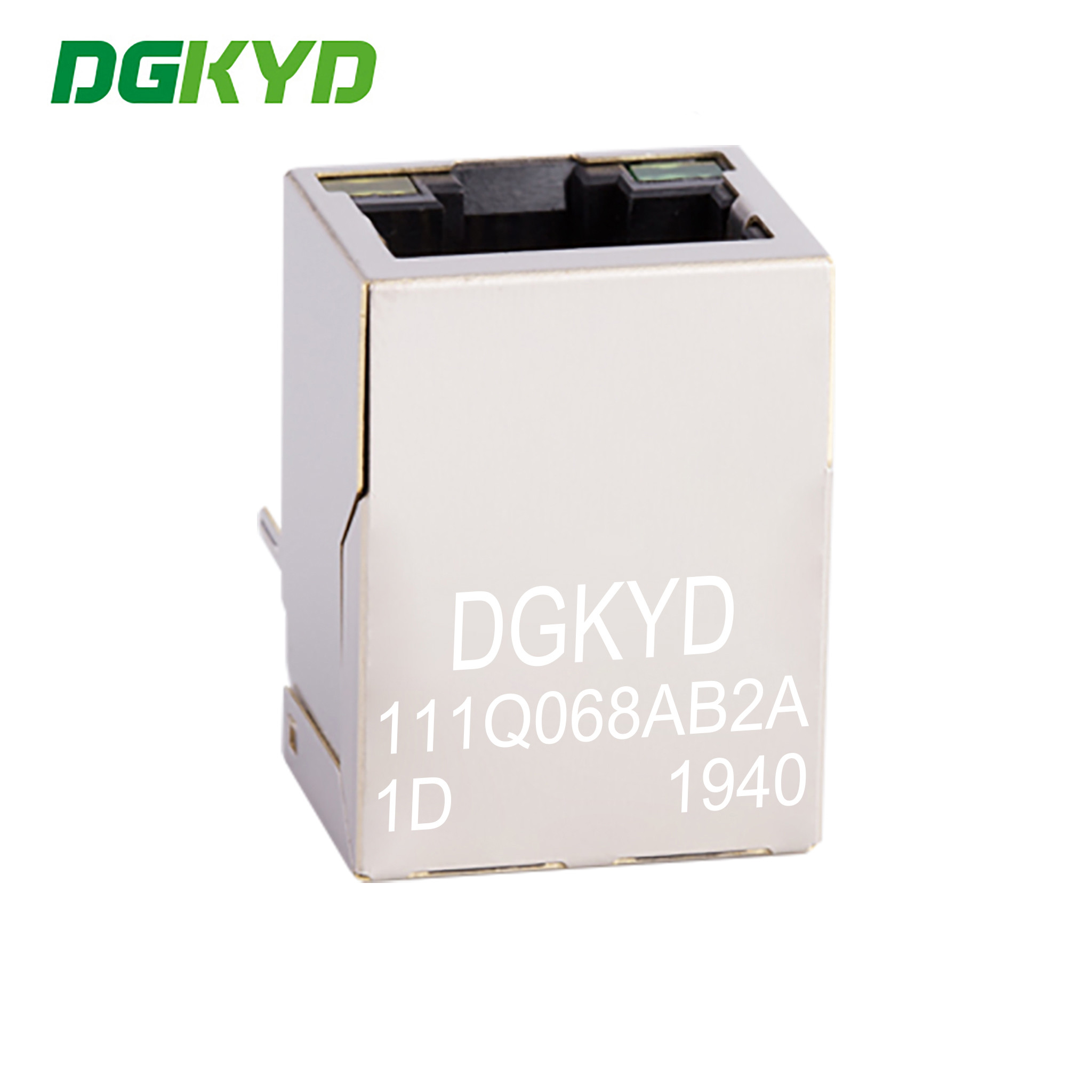

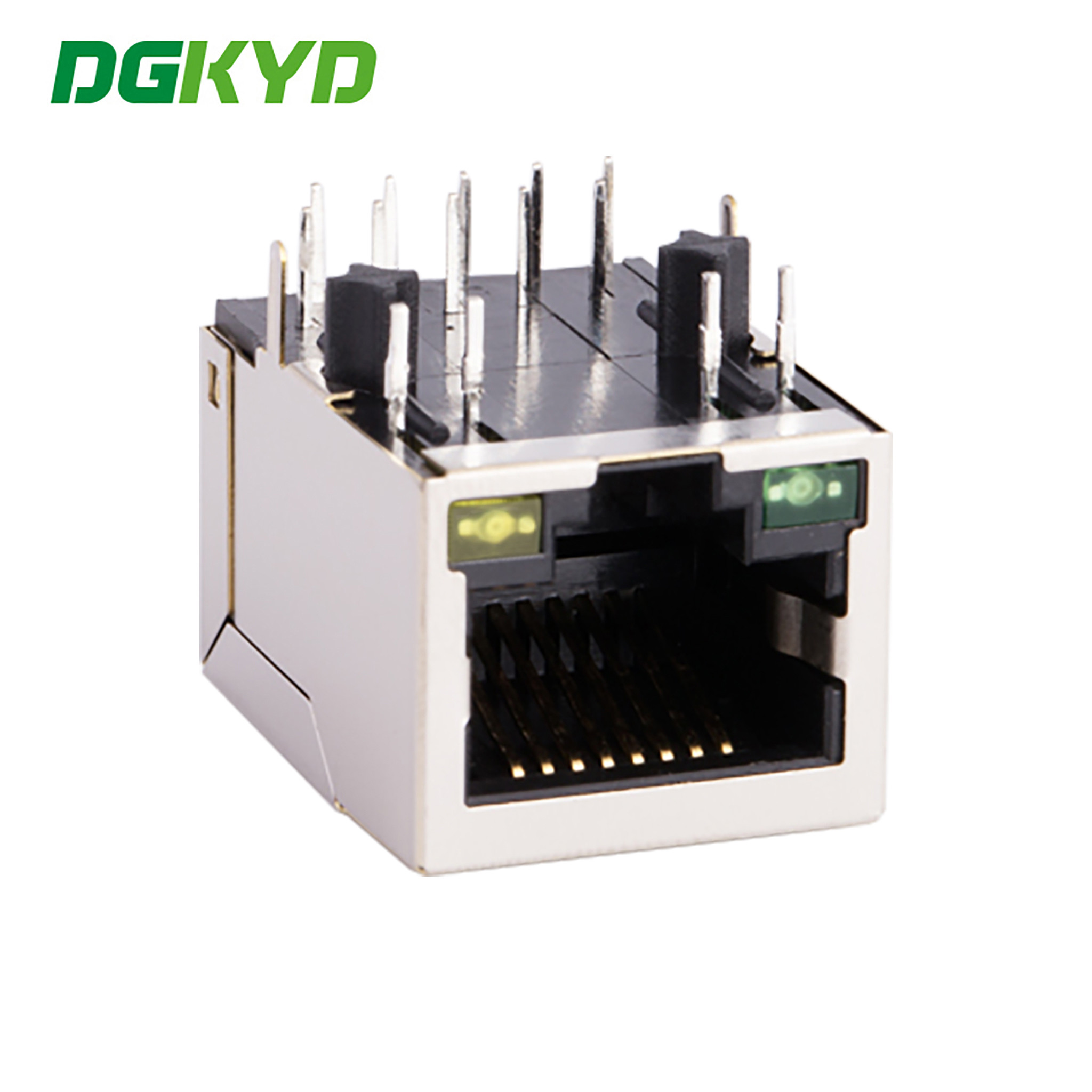

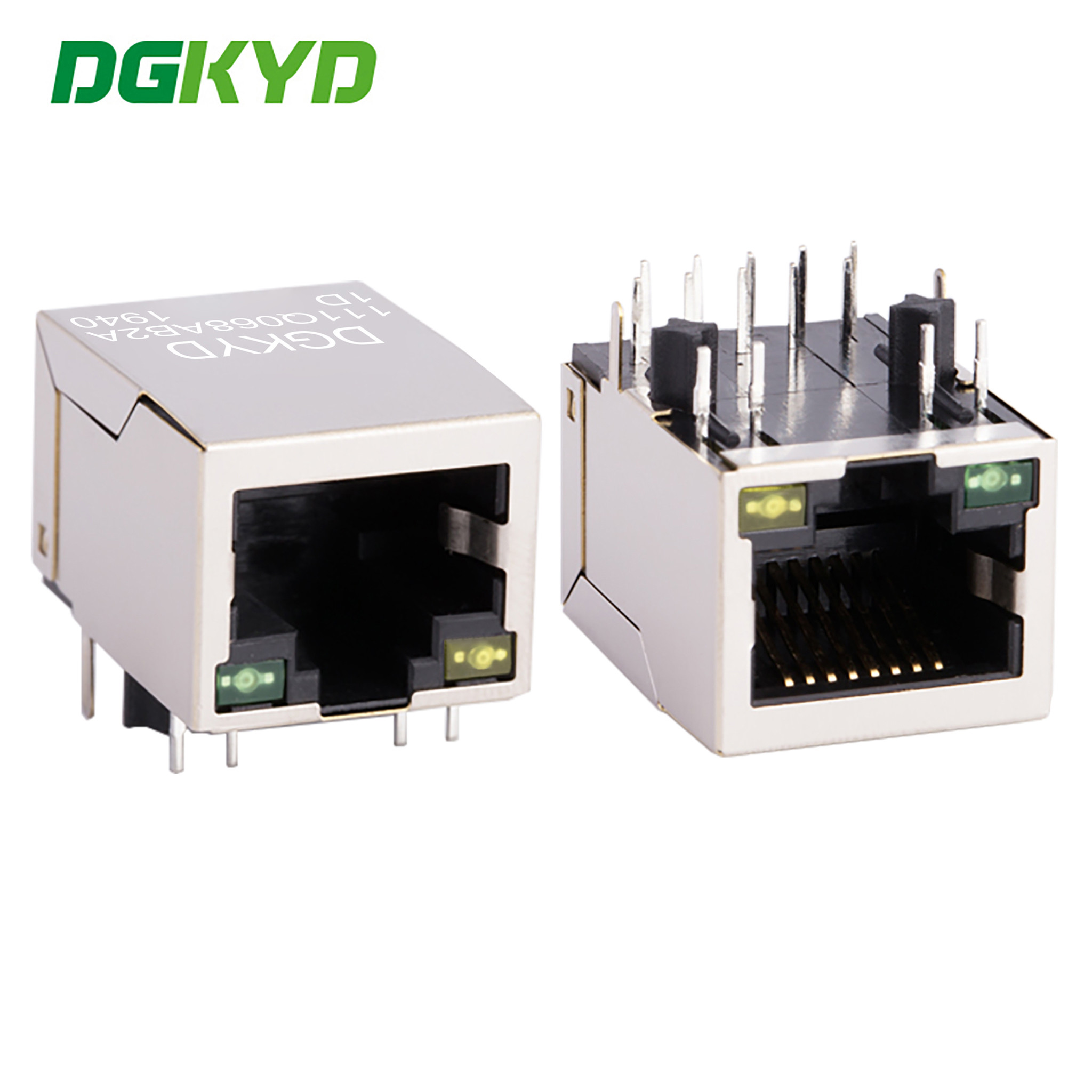

Puerto RJ45 único Interfaz de red RJ45 Gigabit con luz LED y pin PIN empotrado 4.06 DGKYD111Q068AB2A1D

Documento de especificaciones del producto

DGKYD111Q068AB2A1D.pdf



Número de pieza DGKYD111Q068AB2A1D Marca DGKYD/OEM/ODM
Tipo de producto Conector-Modular Estilo del conector Jack
Tipo de Jack RJ45 Tipo de conector Jack Modular
Estilo del pestillo Estándar Pestillo TAB-ABAJO
Filtro Con Filtro Opción LED Con LED
Color del LED Verde/Amarillo Topes de panel Con topes de panel
Blindado Con blindaje metálico Se aplica a Placa de circuito impreso
Configuración del puerto Puertos 1X1 Número de posiciones 10
Configuración del Jack 1X1 Terminales por puerto 8
Material del blindaje Aleación de cobre preplateada con níquel Orientación de montaje en PCB Entrada lateral (ángulo recto)
Recubrimiento del área de acoplamiento del contacto Oro 6u Material base del contacto Bronce fosforado
Material de recubrimiento del contacto de cola de soldadura Estaño-Plomo sobre Níquel Estilo de montaje en PCB Through Hole
Método de terminación a placa de circuito impreso Through Hole-Press-Fit Bloqueo de placa Con/sin bloqueo de placa
Material de la carcasa PBT Poliéster Color de la carcasa Negro
Temperatura del material de la carcasa Estándar Clasificación de inflamabilidad UL UL 94V-0

MATERIAL:
CARCASA: PBT, UL94V-0, NEGRO.
SOPORTE DE TERMINALES: PBT, UL94V-0, NEGRO.
BLINDAJE: C2680, T=0.20MM, RECUBRIMIENTO DE NÍQUEL EN TODAS LAS ÁREAS.
TERMINAL: BRONCE FOSFORADO C5210, T=0.35MM,
RECUBRIMIENTO DE ORO DE 6U" EN EL ÁREA DE CONTACTO.

MECÁNICO:
DURABILIDAD: 750 CICLOS MÍN.
FUERZA DE ACOPLAMIENTO: 23N MÁX.
TEMPERATURA DE OPERACIÓN: -40°C~+85°C.
TEMPERATURA DE ALMACENAMIENTO: -40°C~+85°C.
TODAS LAS DIMENSIONES CRÍTICAS CON "*"
Eléctrico:
1. Relación de vueltas: 2~3: J1~J2=1CT:1CT (±2%).
4~7: J3~J6=1CT:1CT (±2%).
5~6: J4~J5=1CT:1CT (±2%).
8~9: J7~J8=1CT:1CT (±2%).
2. OCL: 350uH Mín. a 100KHz 100mV 8mA CC.
3. Pérdida de inserción: -1.0 dB Máx. 1~100MHz.
4. Pérdida de retorno: -18dB Mín. 1~30MHz;
-14dB Mín. 30~60MHz.
-12dB Mín. 60~80MHz.
-10dB Mín. 80~100MHz.
5. Diafonía: -40dB Mín. 1~30MHz;
-35dB Mín. 30~60MHz;
-30dB Mín. 60~100MHz;
6. CMR: -30dB Mín. 1~100MHz;
7. Hi-Pot: 2250V CC 6S 1mA PRI a SEC











Power over EthernetoPoEdescribe varios sistemas estándar o ad-hoc que transmiten energía eléctrica junto con datos en cableado Ethernet de par trenzado. Esto permite que un solo cable proporcione tanto conexión de datos como energía eléctrica a dispositivos como puntos de acceso inalámbricos, cámaras IP y teléfonos VoIP.

Existen varias técnicas comunes para transmitir energía a través de cableado Ethernet. Dos de ellas han sido estandarizadas por IEEE 802.3 desde 2003. Estos estándares se conocen comoAlternativa AyAlternativa B. Para 10BASE-T y 100BASE-TX, solo se utilizan dos de los cuatro pares de señales en un cable Cat 5 típico. ElAlternativa Bsepara los conductores de datos y de energía, lo que facilita la resolución de problemas. También aprovecha al máximo los cuatro pares trenzados en un cable Cat 5 típico. El voltaje positivo recorre los pines 4 y 5, y el negativo los pines 7 y 8.
