RJ45 Connector TAB-UP 100Mbps Filtering Interface Network Socket DGKYD211B021FD2RA4D

Conector RJ45 TAB-UP interfaz de filtración de 100 Mbps conexión de red DGKYD211B021FD2RA4D

Contactar ahora

Conector RJ45 TAB-UP interfaz de filtración de 100 Mbps conexión de red DGKYD211B021FD2RA4D

Cantidad de orden mínima :	1 pieza	Precio :	Please contact us to get the latest price.
Detalles de empaquetado :	Bandeja en cartón	Tiempo de entrega :	10 días
Condiciones de pago :	T/T, D/P, D/A, L/C, Western Union,	Capacidad de la fuente :	100K piezas/día

Lugar de origen:	DongGuan de China	Nombre de la marca:	DGKYD
Certificación:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Número de modelo:	El número de unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las

Información detallada
Tipo de componente:	Conector de PCB	Magnético:	Sí
Categoría de rendimiento:	5,5E	Nombre del producto:	Jack magnético, Jack modular 8/8, RJ45
Estilo de montaje de PCB:	ADEREZO	Blindaje:	fosfor de cobre níquel
Material de carcasa de plástico:	PBT negro	Número de pines:	8
Temperatura de funcionamiento:	- 40 ℃ ~ 85 ℃	Enchapado de oro en alfileres de contacto:	6U
Método de encapsulación:	Paquete único en línea
Resaltar:	conector de interfaz de filtrado RJ45 , Conector TAB-UP RJ45 , Conector RJ45 de 100 Mbps

Descripción de producto

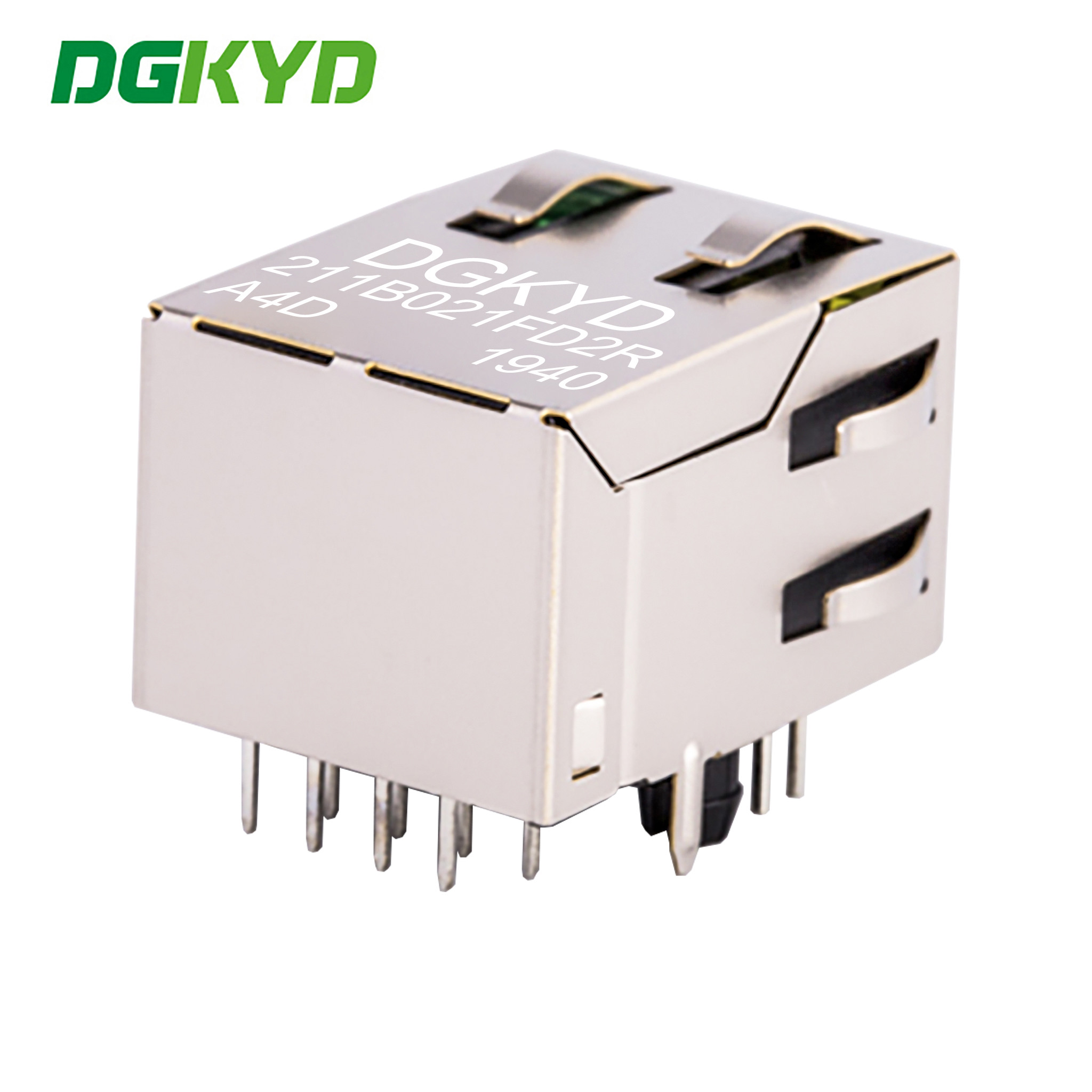

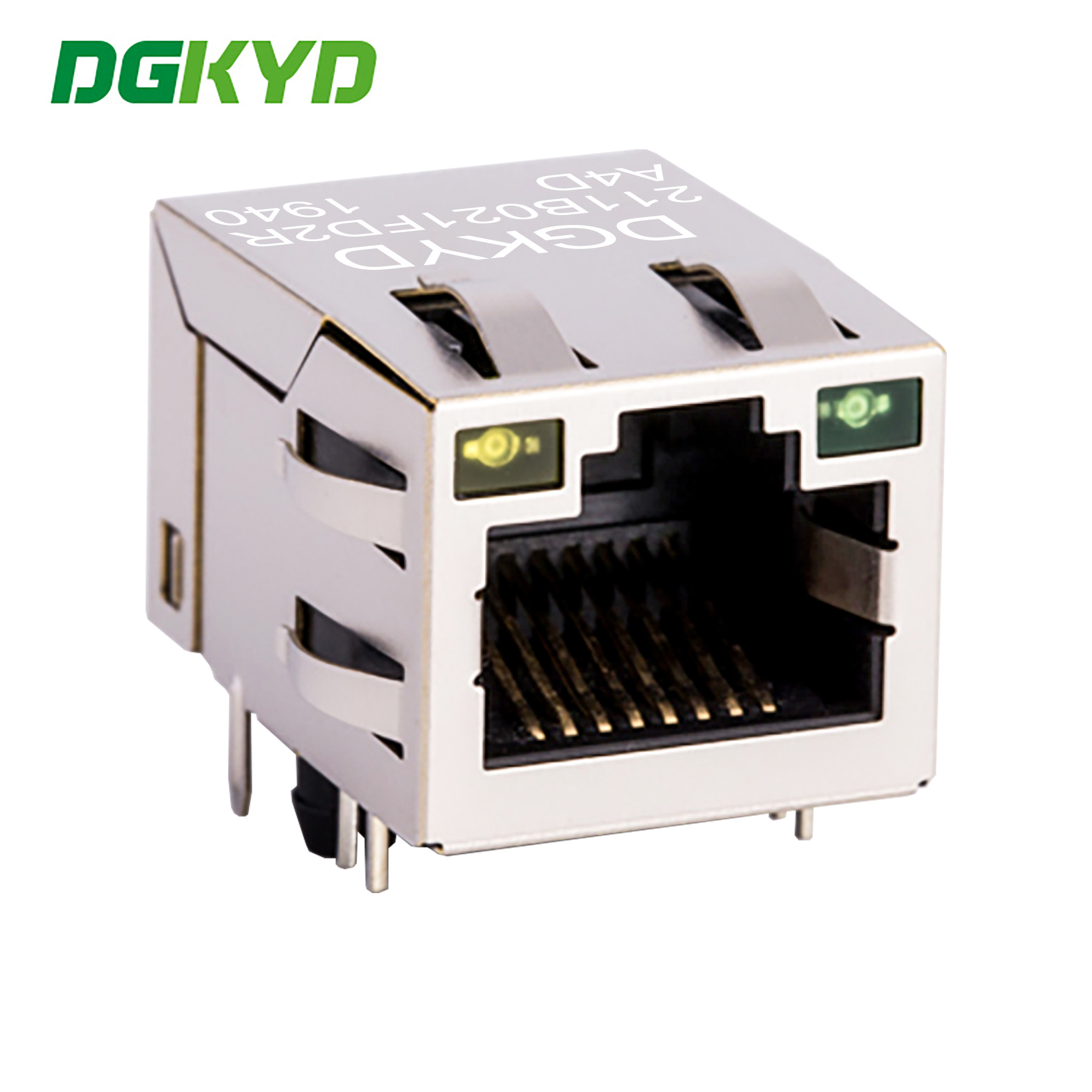

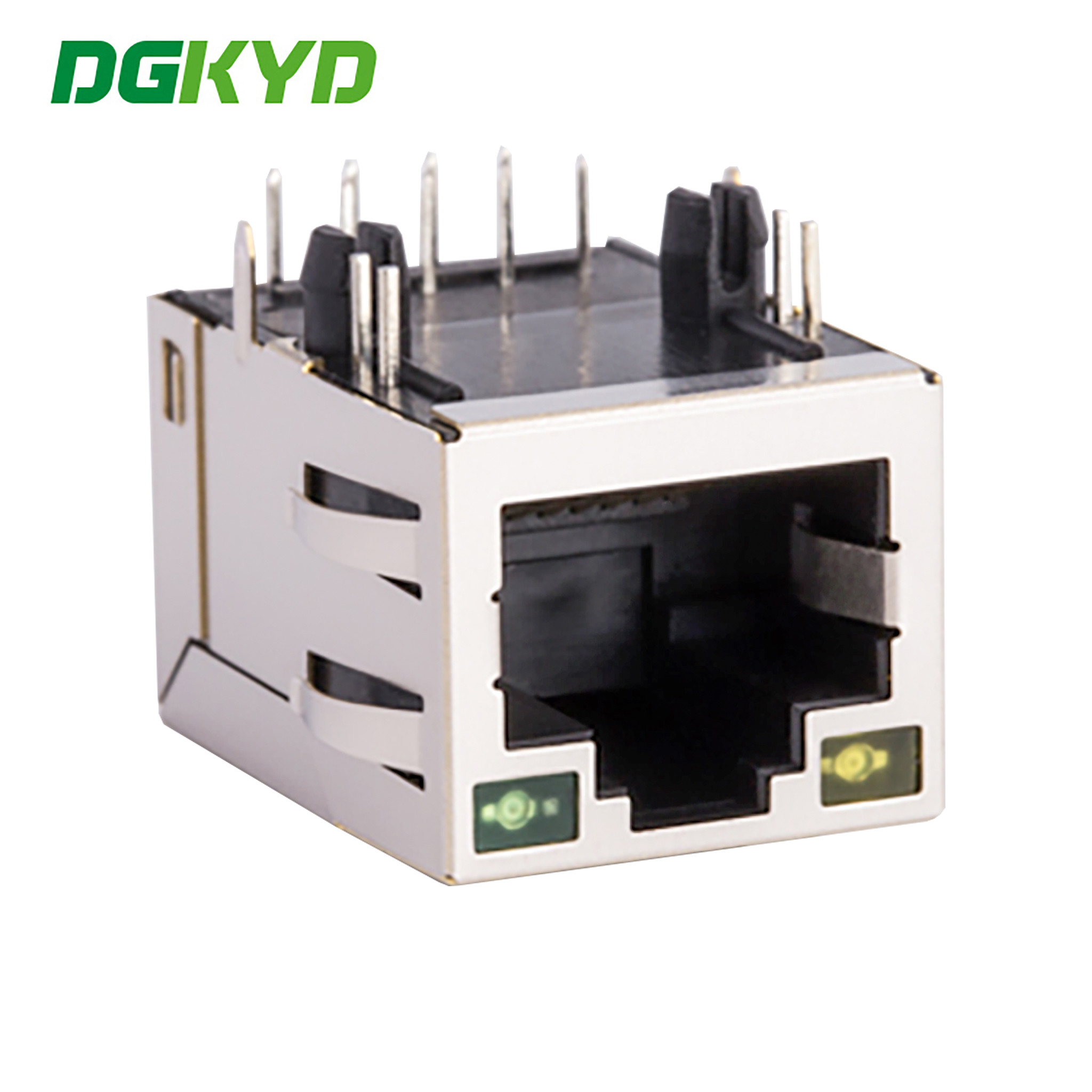

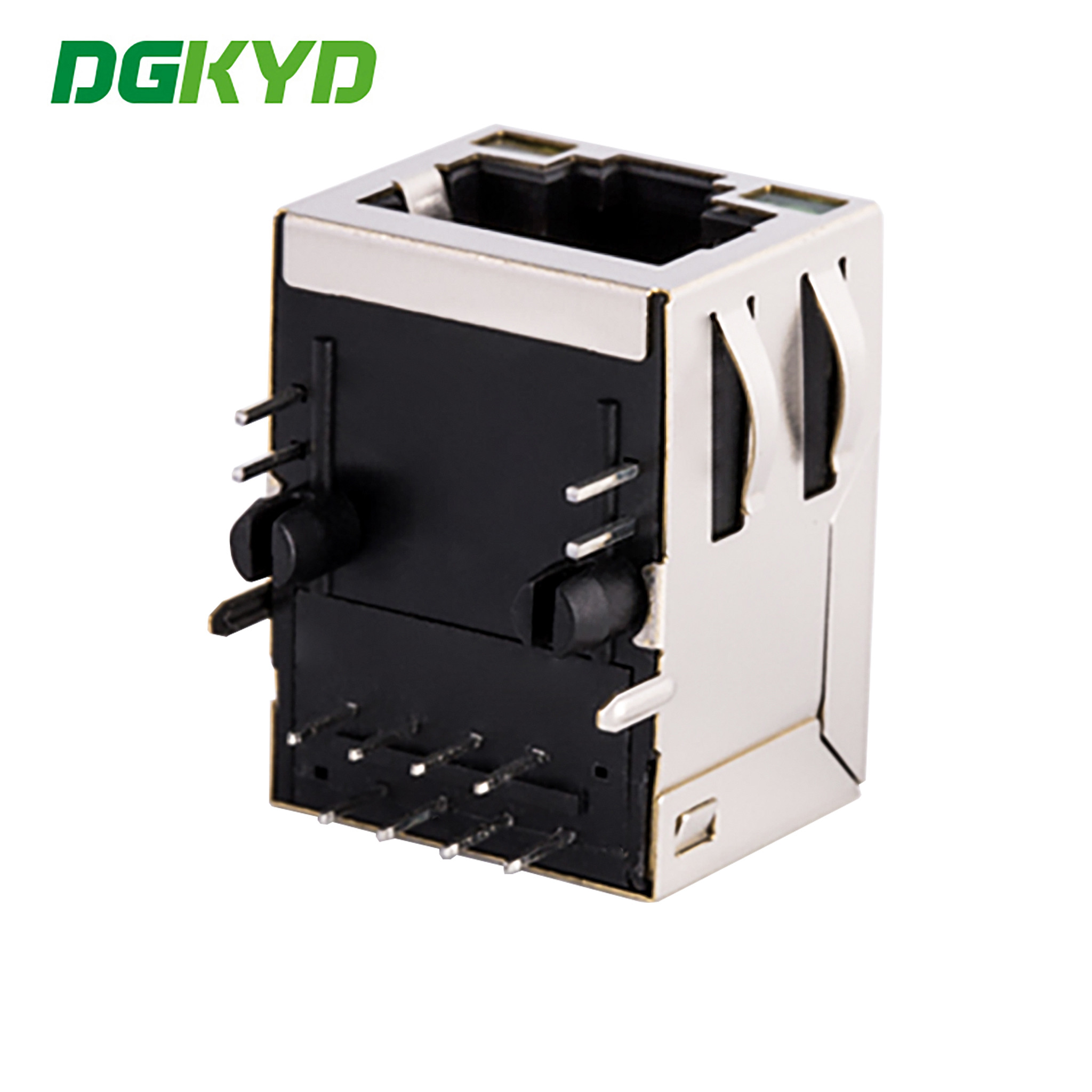

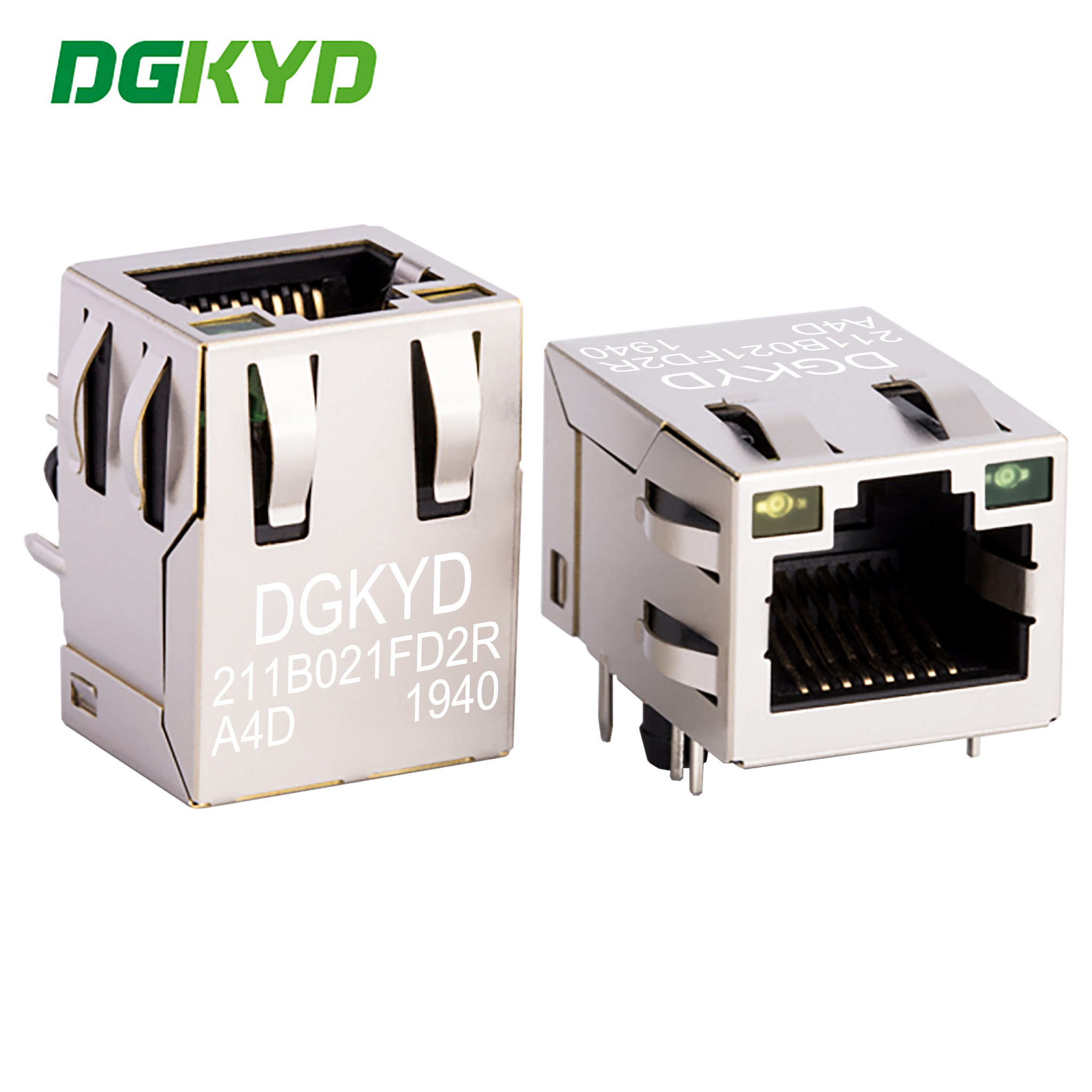

Conector RJ45 TAB-UP Interfaz de filtrado de 100 Mbps toma de red DGKYD211B021FD2RA4D

Documento de especificaciones del producto

DGKYD211B021FD2RA4D.pdf

Número de pieza	DGKYD211B021FD2RA4D	Marca	DGKYD/OEM/ODM
Tipo de producto	Conector modular	Estilo del conector	Jack
Tipo de Jack	RJ45	Tipo de conector	Jack modular
Estilo del pestillo	Estándar	Pestillo	TAB-UP
Filtro	Con filtro	Opción de LED	Con LED
Color del LED	Verde/Amarillo	Topes de panel	Con topes de panel
Blindado	Con blindaje metálico	Se aplica a	Placa de circuito impreso
Configuración del puerto	Puertos 1X1	Número de posiciones	8
Configuración del Jack	1X1	Terminales por puerto	8
Material del blindaje	Aleación de cobre preplateada con níquel	Orientación de montaje en PCB	Entrada lateral (ángulo recto)
Recubrimiento del área de acoplamiento del contacto	Oro 6u	Material base del contacto	Bronce fosforado
Material de recubrimiento del contacto de cola de soldadura	Estaño-plomo sobre níquel	Estilo de montaje en PCB	Through Hole
Método de terminación a placa de circuito impreso	Through Hole-Press-Fit	Bloqueo de placa	Con/sin bloqueo de placa
Material de la carcasa	PBT Poliéster	Color de la carcasa	Negro
Temperatura del material de la carcasa	Estándar	Clasificación de inflamabilidad UL	UL 94V-0

MATERIAL:

CARCASA: PBT, UL94V-0, NEGRO.

SOPORTE DE TERMINALES: PBT, UL94V-0, NEGRO.

BLINDAJE: C2680, T=0.20MM, RECUBRIMIENTO DE NÍQUEL EN TODAS LAS ÁREAS.

TERMINAL: BRONCE FOSFORADO C5210, T=0.35MM,

RECUBRIMIENTO DE ORO DE 6U" EN EL ÁREA DE CONTACTO.

MECÁNICO:

DURABILIDAD: 750 CICLOS MÍN.

FUERZA DE ACOPLAMIENTO: 23N MÁX.

TEMPERATURA DE OPERACIÓN: -40°C~+85°C.

TEMPERATURA DE ALMACENAMIENTO: -40°C~+85°C.

TODAS LAS DIMENSIONES CRÍTICAS CON "*"

Eléctrico:

1. Relación de giro: 2~3:J1~J2=1CT:1CT(±2%).

4~7:J3~J6=1CT:1CT(±2%).

5~6:J4~J5=1CT:1CT(±2%).

8~9:J7~J8=1CT:1CT(±2%).

2. OCL: 350uH Mín. a 100KHz 100mV 8mA CC.

3. Pérdida de inserción: -1.0 dB Máx. 1~100MHz.

4. Pérdida de retorno: -18dB Mín. 1~30MHz;

-14dB Mín. 30~60MHz.

-12dB Mín. 60~80MHz.

-10dB Mín. 80~100MHz.

5. Diafonía: -40dB Mín. 1~30MHz;

-35dB Mín. 30~60MHz;

-30dB Mín. 60~100MHz;

6. CMR: -30dB Mín. 1~100MHz;

7. Hi-Pot: 2250V CC 6S 1mA PRI A SEC

Power over EthernetoPoEdescribe cualquiera de varios sistemas estándar o ad-hoc que transmiten energía eléctrica junto con datos en cableado Ethernet de par trenzado. Esto permite que un solo cable proporcione tanto conexión de datos como energía eléctrica a dispositivos como puntos de acceso inalámbricos, cámaras IP y teléfonos VoIP.

Existen varias técnicas comunes para transmitir energía a través del cableado Ethernet. Dos de ellas han sido estandarizadas por IEEE 802.3 desde 2003. Estos estándares se conocen comoAlternativa AyAlternativa B. Para 10BASE-T y 100BASE-TX, solo se utilizan dos de los cuatro pares de señales en un cable Cat 5 típico. Alternativa Bsepara los conductores de datos y de energía, lo que facilita la solución de problemas. También aprovecha al máximo los cuatro pares trenzados en un cable Cat 5 típico. El voltaje positivo recorre los pines 4 y 5, y el negativo los pines 7 y 8.
